Terrestrischer TV-Antennenverstärker (AWS-143M)

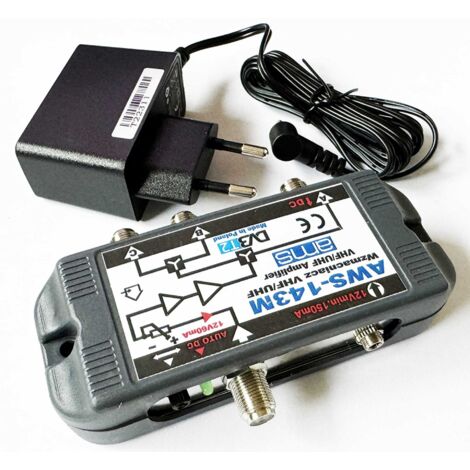

AWS-143M AMS Antennenverstärker

Der AWS-143M dient zur Verteilung von TV-Signalen in Heimantennenanlagen. Der Verstärker verfügt über ein automatisches System, das die Stromversorgung zusätzlicher Verstärker über den Eingang ermöglicht. Der maximale Strom, den der zusätzliche Verstärker aufnehmen kann, beträgt 60 mA. Die Spannung wird abgeschaltet, wenn die Antenne nicht mit einem Verstärker ausgestattet ist oder ein Gleichstromkurzschluss in der Installation vorliegt (die AUTO DC-LED erlischt). Der Verstärker verfügt über eine Verstärkungsregelung zur optimalen Einstellung des Signalpegels in der Antenneninstallation. Diese Regelung erhält die charakteristische Flankensteilheit des Verstärkers aufrecht (und kompensiert so die Kabeldämpfung). Der Verstärker kann direkt über das mitgelieferte Netzteil oder über den Ausgang mithilfe eines Trenntransformators mit Strom versorgt werden.

• Frequenzbereich: 87 MHz ... 694 MHz
• Anzahl der Ein-/Ausgänge: 1 / 3
• Eingangs-/Ausgangsimpedanz: 75 Ω
• Anschlusstyp: "F"
• Verstärkung: 15 / 20 dB ± 2 dB
• Verstärkungsregelung: 0 ... 10 dB ± 2 dB
• Rauschzahl: ≤ 4 dB
• Maximaler Ausgangspegel: 102 dBµV (2 kTV)
• IMA3 60 dB: 97 dBµV
• IMA2 60 dB: 84 dBµV
• Fehlanpassungsunterdrückung: ≥ 10 dB
• Vorverstärker-Netzteil: Ja
• Betriebstemperatur: -25 °C ... 55 °C
• Netzteil: 12 VDC/ 150 mA, 12 VDC/ 300 mA (Netzteil im Lieferumfang enthalten)
• Gewicht: 0,1 kg
• Abmessungen: 112 x 64 x 29 mm
• Hersteller/Marke: AMS
• Garantie: 2 Jahre

Ausgewählte Funktionen:

• Integrierter 87 ... 694 MHz-Passfilter
• Integrierter LTE-Filter
