Produktinformationen
Beschreibung

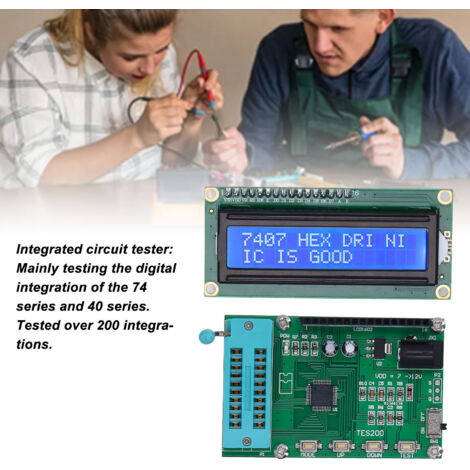

TES200 Integrierter Digitaltester: Ihr intelligenter Assistent für integrierte Schaltungen der Serien 74 und 40. Ideal für Hobbybastler, Elektriker und Elektronikstudenten: Dieses kompakte und schnelle Gerät hilft Ihnen, Logikgatterfehler in Sekundenschnelle zu diagnostizieren und so Ihre Fehlersuche zu optimieren. Ein unverzichtbares Werkzeug für jedes Elektronikreparatur- oder Prototyping-Projekt.
Technische Spezifikationen
- Produkttyp: Tester für integrierte Schaltungen
- Betriebsspannung: 7–12 V DCBetriebsstrom: < 30 mABetriebstemperatur: -40 °C bis +65 °CLagertemperatur: -40 °C bis +65 °C
- Material: Leiterplatte
- Stromversorgung: Benötigt ein externes 7-12V DC-Netzteil (nicht im Lieferumfang enthalten)
Kompatible Serien
Dieser IC-Tester unterstützt über 200 Typen der Serien 74 und 40/45, darunter:
- 74er-Serie: 7400, 7402, 7404, 7408, 7432, 7474, 7483, 74138, 74157, 74193 usw.
- 40/45er-Serie: CD4001, CD4011, CD4013, CD4017, CD4049, CD4069, CD4071, CD4081, CD4511 usw.
Installation
Die Installation ist denkbar einfach. Schließen Sie einfach ein externes 7-12-V-Gleichstromnetzteil (Netzadapter) an die dafür vorgesehene Buchse an. Es ist keine Software oder komplizierte Konfiguration erforderlich. Das Gerät ist nach dem Einschalten sofort einsatzbereit.Verwendung
Die Bedienung ist intuitiv. Stecken Sie den zu testenden integrierten Schaltkreis (IC) in den ZIF-Sockel, wählen Sie das entsprechende Modell per Knopfdruck aus und starten Sie den Test. Die Ergebnisse werden innerhalb von weniger als 3 Sekunden übersichtlich auf dem LED-Display angezeigt und geben Auskunft darüber, ob der IC funktionsfähig oder defekt ist. Sparen Sie wertvolle Zeit, indem Sie defekte Bauteile in Ihren Schaltungen schnell identifizieren.Weitere Informationen
Dieser aus robustem Leiterplattenmaterial gefertigte IC-Tester ist zuverlässig und eignet sich ideal für den harten Einsatz. Dank seiner kompakten Bauweise lässt er sich leicht verstauen und in der Werkstatt transportieren. Er ist das perfekte Werkzeug, um alte oder defekte Bauteile auszutauschen und die Effizienz Ihrer Elektronikprojekte sicherzustellen.Eigenschaften
- MarkeANDERE
- Höhe8 cm
- AnzeigemodusDigital
- StoßfestJa
- ManoMano Art.-NrME212169368
