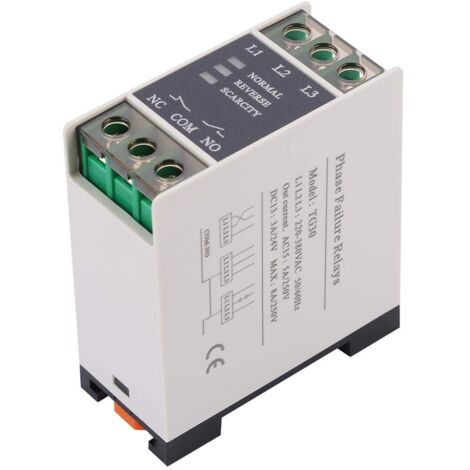

TG30 3-Phasen-Sequenz-Phasenrelais der Fehlerphase, Verlustschutz 220–380 VAC, dreiphasiges Spannungsüberwachungsrelais, Tracking-Relais

Schutzeigenschaften:

1. Phasenumkehrschutz: Es handelt sich um eine sofort wirkende Sicherung, die L1, L2 und L3 dreiphasig vor falscher Anschlussreihenfolge schützt. In diesem Fall leuchtet die gelbe Kontrollleuchte.

2. Verzögerungsschutz: Wenn der Fehler auftritt, verzögert der Monitor 1 bis 3 Sekunden, um zu reagieren und freizugeben.

Merkmale der Arbeit:

1. Wenn der Anschluss der Phasen L1, L2 und L3 richtig ist, leuchtet das grüne Licht des Relais und das Relais schließt. Wenn sie falsch sind, leuchtet das gelbe Licht des Relais. Wenn zwei von ihnen ausgetauscht werden, akzeptiert das Relais die Phasenfolge und beginnt normal zu arbeiten.

In diesem Fall, dass gelbes Licht leuchtet und das Relais nicht geschlossen ist, nachdem das geschützte Gerät normal funktioniert, sollte es sich um einen falschen Anschluss des externen Stromkreises handeln. Das Relais hat eine Schutzfunktion gegen falsches Anschließen.

2. Während eine dieser Phasen L1, L2 und L3 Phasenausfall ist, leuchtet das rote Licht zusammen mit dem nicht leuchtenden grünen Licht und dem freigegebenen Relais. Während sich die Spannung wieder normalisiert, erholt sie sich sofort mit leuchtendem grünem Licht und geschlossenem Relais.

3. L1, L2 und L3 werden mit dreiphasigem Wechselstrom verbunden. NO, COM sind normalerweise offene Kontaktpunkte und NC, COM sind normalerweise geschlossene Kontaktpunkte. Verwenden Sie das Kabel, um das Terminal direkt anzuschließen.

Spezifikation:

Modell: TG30

Nennspannung: 220-380VAC

Nennstrom: 5A

Leistungsaufnahme: ≤2W

Isolationsspannung: 40000VCC/m

Montagemethode: 35-mm-TH-Schiene oder M2-M4-Schrauben

Paketgewicht: Ca. 98g/3.4oz

Paketliste:

1 * Phasenfolgerelais
