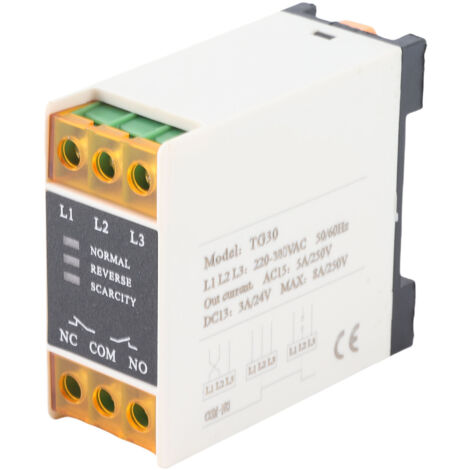

TG30 Dreiphasen-Sequenzrelais zum Schutz vor Phasenausfall und -verlust, 220–380 V AC

Allgemeine Beschreibung

Das Phasenfolgerelais TG30 ist ein innovatives Schutzgerät für Drehstrommotoren und elektrische Anlagen. Ausgestattet mit großen digitalen integrierten Schaltkreisen bietet es zuverlässigen Schutz vor Phasenfehlern, Phasenumkehrungen und Spannungsunsymmetrien. Ideal für Kältekompressoren, Pumpen, Ventilatoren, Luftkompressoren, Aufzüge oder Spritzgießmaschinen – dieses Relais gewährleistet einen stabilen und sicheren Betrieb Ihrer Anlagen.

Technische Daten

• Modell: TG30
• Nennspannung: 220-380 V Wechselstrom
• Nennstrom: 5 A
• Leistungsaufnahme: ≤2W
• Isolationsspannung: 40000 V DC/m
• Montagemethode: TH-Schiene Typ 35 mm oder M2-M4-Schrauben
• Paketgewicht: ca. 98 g

Installation

Die Installation ist schnell und einfach. Das Relais kann auf einer Standard-35-mm-DIN-Schiene oder direkt mit Schrauben montiert werden. Verbinden Sie die Phasen L1, L2 und L3 mit Ihrem Drehstromnetz und anschließend die Klemmen NO/COM (normalerweise offen) und NC/COM (normalerweise geschlossen) entsprechend Ihrer Steuerungskonfiguration.

Verwendung

Nach der Installation überwacht das Relais kontinuierlich Ihre Stromversorgung. Eine grüne Leuchte signalisiert die korrekte Schaltfolge und ein geschlossenes Relais. Es schützt aktiv vor Phasenausfall (rote Leuchte), Phasenumkehr (gelbe Leuchte) und erheblichen Spannungsschwankungen. Im Fehlerfall wird mit einer Verzögerung von 1 bis 3 Sekunden eine Schutzfunktion ausgelöst, um Schäden an Ihren Geräten zu verhindern.

Weitere Informationen

Dieses Phasenfolgerelais ist eine wesentliche Komponente für die Sicherheit und Langlebigkeit von Drehstromsystemen. Seine transformatorlose Bauweise und die integrierten Schaltkreise gewährleisten einen zuverlässigen Betrieb auch unter Dauerbetriebsbedingungen.
