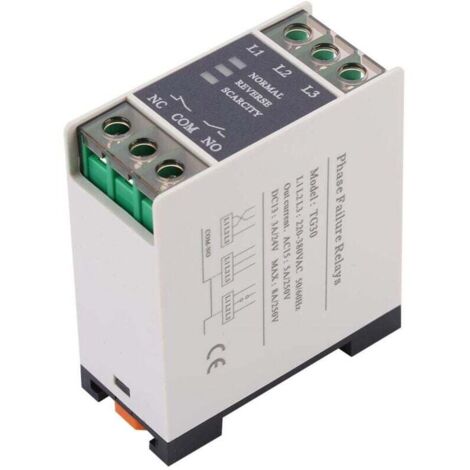

TG30 Phasenfolgerelais 3-Phasenausfall Phasenverlustschutz 220-380VAC Dreiphasen-Spannungsüberwachungsrelais Tracking-Relais A

Spezifikation:

Das Phasenfolgerelais ist ein neues Hightech-Produkt für große digitale integrierte Schaltkreise und transformatorlose Designs. Es ist vielseitig einsetzbar (dreiphasig 220 V – 380 V), ultraklein und optisch ansprechend.
Es erkennt Wellenform und Phase der Stromversorgung über einen IC, um festzustellen, ob die Stromversorgung anormal ist. Wenn eine induktive Last, wie z. B. ein Motor, läuft, kann es im Falle einer Phasenumkehr (gegenphasig), dreiphasiger Spannungsunsymmetrie, eines Phasenverlusts oder eines Kurzschlusses schnell eine Beurteilung vornehmen und Relaisschutz bereitstellen. Seine Schutzfunktion wird nicht durch Stromkreis- oder Laststrom, Stoßstrom, unsymmetrischen Strom oder Lasteigenschaften beeinträchtigt, was einen langfristigen Betrieb bei voller Leistung und unter allen klimatischen Bedingungen ermöglicht, um einen normalen und stabilen Betrieb des Motors zu gewährleisten. Es kann zum Relaisschutz für verschiedene Dreiphasenmotoren und andere Dreiphasengeräte wie Kühlkompressoren, Pumpen, Lüfter, Luftkompressoren, Aufzüge und Spritzgussmaschinen verwendet werden.
Schutzfunktionen:
1. Phasenausfallschutz: Dies bedeutet, dass ein Phasenausfall auftritt, wenn der geschützte Stromkreis läuft oder stoppt. In diesem Fall leuchtet die rote Kontrollleuchte und hat Vorrang.
2. Phasenumkehrschutz: Dieser sofort wirkende Schutz schützt die drei Phasen L1, L2 und L3 vor einer falschen Anschlussreihenfolge. In diesem Fall leuchtet die gelbe Kontrollleuchte.
3. Spannungsunsymmetrieschutz: Bei einem Spannungsunsymmetrieschutz von > 50 % beeinträchtigt die dreiphasige Spannungsunsymmetrie den sicheren Betrieb des Geräts. In diesem Fall leuchtet die rote Kontrollleuchte und hat Vorrang.
4. Verzögerungsschutz: Wenn ein Fehler auftritt, verzögert der Monitor 1 bis 3 Sekunden, bevor er reagiert und freigibt.
Funktionsmerkmale:
1. Bei korrektem Anschluss der Phasen L1, L2 und L3 leuchtet die grüne Kontrollleuchte des Relais und das Relais schließt. Bei falschem Anschluss leuchtet die gelbe Kontrollleuchte des Relais. Durch Austauschen zweier beliebiger Leuchten übernimmt das Relais die Phasenfolge und arbeitet normal.
Wenn die gelbe Leuchte leuchtet und das Relais nicht schließt, obwohl das geschützte Gerät normal funktioniert, liegt wahrscheinlich ein falscher Anschluss des externen Stromkreises vor. Das Relais verfügt über eine Fehlanschlussschutzfunktion.
2. Bei Phasenausfall in einer der Phasen L1, L2 und L3 leuchtet die rote Kontrollleuchte, die grüne ist aus und das Relais fällt ab. Sobald die Spannung wieder normal ist, erholt sie sich sofort, die grüne Leuchte leuchtet und das Relais schließt.
3. L1, L2 und L3 werden an dreiphasigen Wechselstrom angeschlossen. NO und COM sind Schließer und NC und COM sind Öffner. Verwenden Sie das Kabel, um das Terminal direkt anzuschließen.

Spezifikation:
Modell: TG30
Nennspannung: 220–380 V AC
Nennstrom: 5 A
Leistungsaufnahme: ?2 W
Isolationsspannung: 40.000 V DC/m
Montagemethode: 35-mm-Schiene vom Typ TH oder M2–M4-Schrauben
Paketgewicht: ca. 98 g

Paketliste:
1 * Phasenfolgerelais
