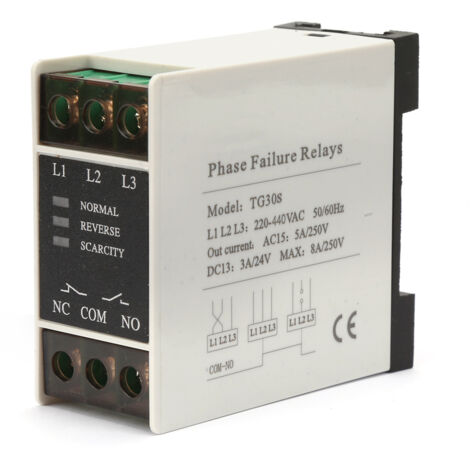

TG30S Phasenfolge- und Schutzrelais 220–440 V AC, Dreiphasen-Sicherheitsgerät

Willkommen in unserem Shop!

Dieser Phasenfolgeschutzschalter, Modell TG30S, ist ein unverzichtbares und zuverlässiges Schutzgerät für Ihre Drehstromanlage. Er ist für einen breiten Spannungsbereich von 220 bis 440 V AC ausgelegt und gewährleistet optimale Sicherheit unter verschiedenen Installationsbedingungen.

**Hauptschutzfunktionen:**

- **Phasenausfallschutz (dynamisch und statisch):** Erkennt sofort das Fehlen einer Phase, unabhängig davon, ob das Gerät in Betrieb oder abgeschaltet ist. Diese Prioritätsfunktion wird durch eine **rote** Kontrollleuchte angezeigt.

- **Phasenvertauschungsschutz:** Verhindert Schäden durch falsche Verbindung der Phasen L1, L2 und L3.

Die Auslösung erfolgt sofort und wird durch eine **gelbe** LED angezeigt.

- **Spannungsunsymmetrieschutz:** Löst aus, wenn die Unsymmetrie 8 % überschreitet, und schützt so Ihre Anlage. Dieser Zustand wird durch die rote LED (Phasenausfall) angezeigt, die Vorrang hat.

- **Zeitverzögerter Schutz:** Im Fehlerfall wird eine Sicherheitsverzögerung von 1 bis 2 Sekunden eingeführt, bevor das Relais auslöst.

- **Robuste Leistung:** Die Funktionen sind völlig unabhängig von Netzstrom, Last, Einschaltströmen und der Art der Last. Konzipiert für einen kontinuierlichen und zuverlässigen Betrieb unter verschiedenen klimatischen Bedingungen, beträgt die Leistungsaufnahme maximal 2 W.

**Weitere Vorteile:**

- Keine spezielle Verkabelung für den Motorschutz erforderlich.

- Blitz- und Überspannungsschutz integriert.

- Entspricht GB/T 14048.1-2000 und GB14048.5-2001 (entspricht IEC60947-1:1999).

- EMV (Elektromagnetische Verträglichkeit) gemäß GB4343-1995.

**Betriebszustand:**

1. **Korrekte Phase:** L1-, L2- und L3-Anschlüsse korrekt -> **Grüne** Kontrollleuchte leuchtet, Relais geschlossen.

2. **Phasenumkehr:** Gelbe Kontrollleuchte leuchtet -> Zwei der drei Phasen umkehren, um den Betrieb wiederherzustellen.

3. **Phasenausfall:** Rote Kontrollleuchte leuchtet, grüne Kontrollleuchte aus, Relais ausgelöst. Normalbetrieb nach Wiederherstellung der Spannung.

4. **Kontaktanschlüsse:** NO und COM = Öffnerkontakt; NC und COM = Schließerkontakt. Der Anschluss erfolgt einfach und direkt am Klemmenblock.

**Lieferumfang:** Sie erhalten 1 Stück des Phasenfolgeschutzschalters TG30S.

**Hinweis:** Die tatsächliche Farbe kann aufgrund der Lichtverhältnisse leicht von den Abbildungen abweichen. Die Abmessungen können geringfügig variieren.
