Allgemeine Beschreibung

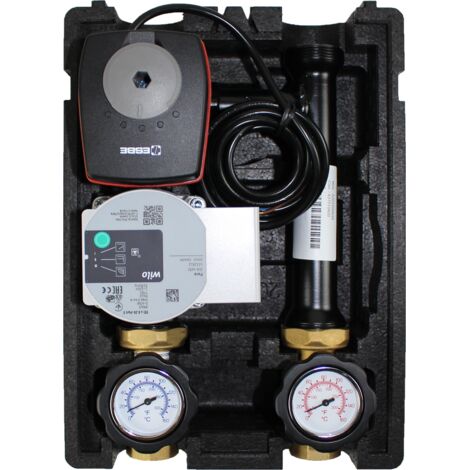

Die Rücklaufanhebung Thermoreflux X ist eine vormontierte Ladeeinheit, die mit einem Drei-Wege-Mischer aus Messing ausgestattet ist. Sie enthält den 3-Punkt-Stellmotor Esbe ARA 561, der von einer bauseitigen Kesselsteuerung oder einem Rücklauftemperaturregler mit 3-Punkt-Ausgang gesteuert wird. Die Umwälzung erfolgt über die Wilo Para 25/6 mit einer Einbaulänge von 130 mm.Technische daten
- Ausführung: montagefertige Rücklaufanhebung mit Drei-Wege-Mischer aus Messing, elektronisch geregelt
- Kesselleistung: 5 bis 80 kW Nennleistung
- Durchfluss: 1.600 l/h
- Kvs-Wert: 8,3
- Temperatur: 10 bis 110 °C
- Druck: max. 6 bar
- Anschlüsse Verbraucher: 1 Zoll Innengewinde
- Anschlüsse Anlage: 1 1/2 Zoll Außengewinde
- Absperrventile: flachdichtend mit Thermometern 0 bis 160 °C
- Kugelhähne: Messing CW617N
- Dichtungsset: EPDM
- Dämmung: EPP 38 g/l, Wärmeleitfähigkeit 0,038 W/mK
- Brandschutzklasse: ISO 3795
- Stellmotor: Esbe ARA 561, 3-Punkt
- Nennspannung: 230 V / 50 Hz
- Drehmoment: 6 Nm
- Laufzeit: 120 Sekunden für 90 Grad
- Regler und Fühler nicht Bestandteil der Gruppe
- Pumpe: Wilo Para 25/6 Hocheffizienzpumpe, Einbaulänge 130 mm
- Pumpe Förderhöhe max.: 6 m, Fördermenge max.: 3,6 m³/h
- Pumpe Leistungsaufnahme: 3 bis 43 W, Medium -20 bis +110 °C
- Pumpe Betriebsdruck: max. 10 bar, Anschluss 230 V / 50 Hz
Kompatibilität und Zubehör
- Der Mischer speist heißes Vorlaufwasser in den Rücklauf, bis die Rücklauftemperatur erreicht ist.
Installation
- Vor Arbeiten die Anlage allpolig spannungsfrei schalten, gegen Wiedereinschalten sichern und den Kessel abkühlen lassen.
- Eingriff in das 230-V-Netz nur durch eine Elektrofachkraft nach VDE 0100.
- Adern mit Aderendhülsen auflegen, Fühlerleitungen getrennt von Netzleitungen verlegen.
- Die Anlage vor Inbetriebnahme spülen, füllen und entlüften, danach die Dichtheit unter Betriebsdruck prüfen.
- Die EPP-Schale erst nach der Dichtheitsprüfung schließen.
Anwendung
Der Esbe ARA 561 wird 3-punktig angesteuert: Auf, Zu und stromlos halten. Der Regelausgang der Kesselsteuerung muss dafür ausgelegt sein, Fühler und Regler gehören nicht zur Gruppe. Nach dem Anfahren die Rücklauftemperatur am Thermometer kontrollieren: Sie soll im Dauerbetrieb oberhalb des Taupunktbereichs des Kessels liegen.
Weitere Informationen
Die Gruppe gehört zwischen Kessel und Pufferspeicher, Fließrichtung und Einbaulage der Pumpe beachten.
