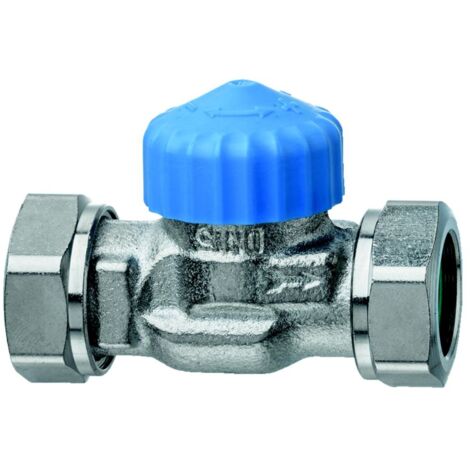

IMI Heimeier Thermostat-Ventilunterteil, Durchgangsform flachdichtend DN 15 Nippelanschluss, Kvs 2,50m3/h

IMI Heimeier Thermostat-Ventilunterteil, Durchgangsform flachdichtend DN 15 Nippelanschluss, Kvs 2,50m3/h

Das IMI HEIMEIER Thermostat-Ventilunterteil in Durchgangsform ist für den beidseitigen, flachdichtenden Nippelanschluss konzipiert. Mit einer Nennweite von DN 15 und einem kvs-Wert von 2,50 m³/h eignet es sich ideal für den Einsatz in Zweirohrsystemen von Heizungsanlagen. Das Gehäuse aus korrosionsbeständigem, entzinkungsfreiem Rotguss ist vernickelt und bietet eine robuste Basis für eine präzise Temperaturregelung.

Welche Konstruktion und Materialien zeichnen das Ventilunterteil aus?

Das Gehäuse des IMI HEIMEIER Thermostat-Ventilunterteils besteht aus korrosionsbeständigem, entzinkungsfreiem Rotguss und ist vernickelt, was zu einer hohen Langlebigkeit beiträgt. Eine Niro-Stahlspindel in Kombination mit einer doppelten O-Ring-Abdichtung sorgt für eine zuverlässige Funktion. Ein besonderes Merkmal ist die Möglichkeit, das Thermostat-Oberteil und den äußeren O-Ring ohne Entleeren der gesamten Anlage auszuwechseln. Für die Installation und Wartung ist kein Spezialwerkzeug erforderlich.

Für welche technischen Spezifikationen ist das Ventilunterteil ausgelegt?

Das Ventilunterteil ist für eine Nennweite von DN 15 (1/2") ausgelegt und weist einen kvs-Wert von 2,50 m³/h auf. Es ist in Durchgangsform ausgeführt und für den Anschluss von Thermostaten mit einem Gewinde von M30 x 1,5 vorbereitet. Die thermostatische Vorbereitung ermöglicht eine einfache Integration in bestehende Systeme. Es ist speziell für den Einsatz in Zweirohrsystemen konzipiert und wird mit einer Staubkappe geliefert. Die zulässige Betriebstemperatur beträgt 120 °C bei einem maximalen Betriebsüberdruck von 10 bar. Für Niederdruckdampfanwendungen ist es bis 110 °C bei 0,5 bar geeignet. Eine automatische Durchflussregelung ist nicht integriert.

Technische Daten

• Nennweite: DN 15 (1/2")
• Anschluss: flachdichtender Nippelanschluss (beidseitig)
• Thermostatanschluss: M30 x 1,5
• Ausführung/Form: Durchgangsform, gerade
• kvs-Wert: 2,50 m³/h
• Oberflächenschutz: vernickelt
• Werkstoff Gehäuse: Rotguss (entzinkungsfrei)
• Spindel: Niro-Stahlspindel
• Zul. Betriebstemperatur (TB): 120 °C
• Zul. Betriebsüberdruck (PB): 10 bar
• Niederdruckdampf: 110 °C / 0,5 bar
• Geeignet für: Zweirohrsystem

Das IMI HEIMEIER Thermostat-Ventilunterteil bietet eine robuste und wartungsfreundliche Lösung für Heizungsanlagen. Mit seiner Nennweite von DN 15 (1/2"), einem kvs-Wert von 2,50 m³/h und der Eignung für Zweirohrsysteme stellt es eine zuverlässige Komponente dar. Die hohe zulässige Betriebstemperatur von 120 °C und der Betriebsüberdruck von 10 bar unterstreichen die Leistungsfähigkeit dieses Ventilunterteils.

Produktspezifikation

• Hersteller-Warengruppe: Thermostat-Ventilunterteile
• Hersteller-Produktgruppe: IMI Heimeier
• Hersteller-Artikelnummer: 2276-02.000
• Form: gerade
• Oberflächenschutz: vernickelt
• Farbe des Knopfes: schwarz
• Werkstoff des Gehäuses: Bronze
• Bedienung: thermostatisch ohne Knopf
• Automatische Durchflussregelung: nein
• Mit Staubkappe: ja
• Mit Quetschset: nein
• Geeignet für Einrohrsystem: nein
• Geeignet für Zweirohrsystem: ja
• Verkürzte Baulänge: nein
• Strömungsrichtung entgegengesetzt: nein
• Abmessung Thermostatanschluss: M30 x 1,5
• Vorab einstellbar: nein
• Voreinstellung: ohne Schlagdämpfer
• Thermostatische Vorbereitung: ja
• Mit gebogenem Schlussstück: nein
