Allgemeine Beschreibung

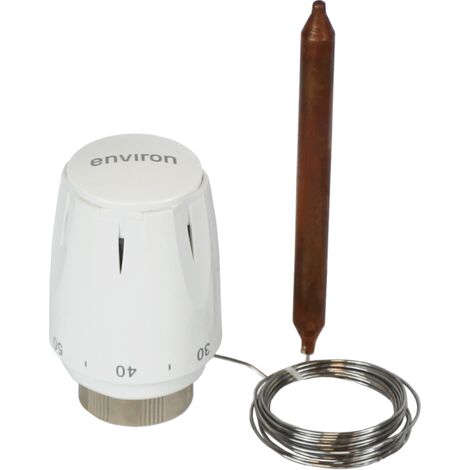

Thermostatkopf mit Kapillar-Fernfühler für die Festwertregelung im Heizkreisverteiler und an der Pumpengruppe. Im Fühler dehnt sich eine Flüssigkeit bei Erwärmung aus und schließt das Ventil über die Kapillare; bei sinkender Temperatur öffnet es wieder. Die Regelung arbeitet ohne Strom, ohne Elektronik und ohne Batterien.Technische daten
- Anschlussgewinde: M28 x 1,5
- Regelbereich: 20 bis 70 °C
- Kapillarlänge: 2 m
- Begrenzung: bewegliche Min- und Max-Anschläge
- Material: Kunststoff und Kupfer
- Regelprinzip: thermostatisch, rein mechanisch
- Montage: werkzeuglos, Aufschrauben auf das Ventil
Installation
- Gewinde am Ventil mit der Schieblehre prüfen, M28 x 1,5 ist deutlich seltener als M30 x 1,5, das bei Herz, Honeywell, MNG, Oventrop, Comap, Watts und Danfoss der aktuelle Standard ist
- Kapillarleitung nicht knicken und nicht kürzen, überschüssige Länge in großen Bögen ablegen
- Fühler auf dem blanken Metallrohr befestigen und anschließend überdämmen, damit die Raumtemperatur die Messung nicht verfälscht
- Min- und Max-Anschläge nach der Inbetriebnahme setzen, zum Beispiel auf 35 bis 45 °C für den Estrichkreis
- Überwurfmutter von Hand anziehen, keine Zange verwenden
Anwendung
- Fühler am Vorlaufrohr hinter dem Regelventil anlegen, dort wird die begrenzte Temperatur wirksam
- Bei der Rücklaufanhebung den Fühler am Kesselrücklauf platzieren
- Für die Fußbodenheizung wird die Vorlauftemperatur üblicherweise auf rund 35 bis 45 °C begrenzt, die Auslegung des Estrichaufbaus ist maßgebend
- Ein zusätzlicher Sicherheitstemperaturbegrenzer bleibt bei Flächenheizungen unabhängig davon erforderlich
Weitere Informationen
- Universalkopf 7 bis 28 °C mit eingebautem Flüssigfühler, Anschluss M30 x 1,5
- Kapillar-Ausführung für Ventile mit M30 x 1,5
