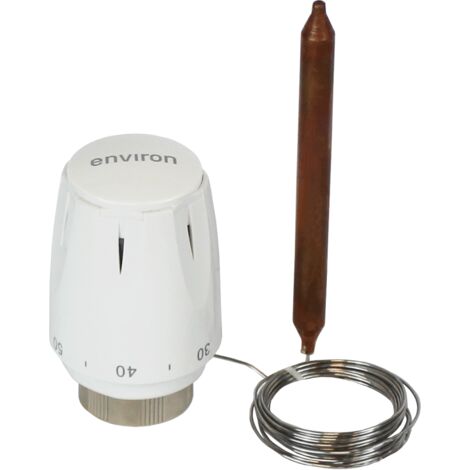

2 m Thermostatkopf mit Kapillar-Fernfühler 20 bis 70 °C M30 x 1,5

Allgemeine Beschreibung

Technische daten

• Regelbereich: 20 bis 70 °C, stufenlos einstellbar
• Kapillarlänge: 2 m, Fernfühler am Leitungsende
• Min- und Max-Begrenzung: beweglich einstellbar
• Material: Kunststoff und Kupfer
• Gewicht: rund 200 g

Kompatibilität und Zubehör

• Anschlussgewinde: M30 x 1,5, passend auf Herz, Honeywell, MNG, Oventrop, Comap D805, VALF, Watts und Danfoss
• Fühlerplatzierung: am Vorlaufrohr, im Tauchrohr des Verteilers oder am Speicher
• Bei Rücklaufanhebung: Fühler am Kesselrücklauf ansetzen, nicht am Verteilerkasten

Installation

Anlage vor Arbeiten am Ventil drucklos machen und heiße Bauteile abkühlen lassen. Den alten Kopf abschrauben, das Ventiloberteil auf Gängigkeit prüfen und den neuen Kopf handfest aufschrauben, keine Zange verwenden. Die Kapillarleitung großzügig und ohne Knick verlegen, der kleinste zulässige Biegeradius darf nicht unterschritten werden, ein Knick zerstört die Regelfunktion dauerhaft. Überlänge in weiten Schlaufen ablegen und mit Kabelbindern sichern. Den Fühler mit vollflächigem Kontakt am blanken Rohr befestigen oder in ein Tauchrohr einführen und anschließend mitdämmen, damit die Raumtemperatur das Messergebnis nicht verfälscht. Bei Vorlauftemperaturbegrenzung an der Fußbodenheizung die Max-Begrenzung auf den Auslegungswert des Estrichs stellen, üblich sind 40 bis 45 °C. Nach der Montage die Einstellung am Vorlauffühler oder Thermometer gegenprüfen und die Begrenzungsringe fixieren.

Anwendung

Der Thermostatkopf ist ideal für die Regelung von Flächenheizungen und Heizkörperkreisen geeignet.

Weitere Informationen

Lieferumfang: 1 x Thermostatkopf 20 bis 70 °C, M30 x 1,5, mit 2 m Kapillarleitung und Fernfühler.
