TIA TLC2201 Niedrigstromverstärker für pA- bis mA-Messungen mit 4 einstellbaren Messbereichen

Willkommen in unserem Shop!

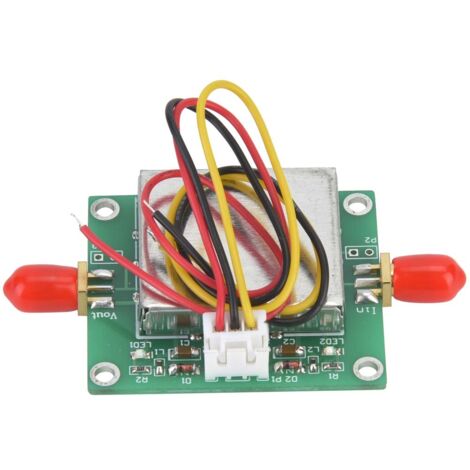

Dieses Präzisionsmodul TLC2201 ist für die Messung und Verstärkung extrem niedriger Ströme im Bereich von Pikoampere (pA) bis Milliampere (mA) ausgelegt.

Es integriert fortschrittliche Technologien, um eine optimale und stabile Leistung in sensiblen Anwendungen zu gewährleisten.

**Hauptmerkmale und Design:**

* **Stromversorgung:** Betrieb mit einer typischen ±5V @ ±5 mA Stromversorgung.

* **Schutzringtechnologie:** Nutzt eine Schutzringtechnologie im Verstärker mit niedrigem Ruhestrom, wodurch der Leckstrom deutlich reduziert und die Genauigkeit verbessert wird.

* **Rauschmanagement:** Da Rauschen einen großen Einfluss auf kleine Signale hat, segmentiert dieses Modul die Verarbeitung in 4 Bereiche (Dateien) und begrenzt die Bandbreite, um Rauschen effektiv zu unterdrücken.

* **Bereichswahlschalter:** Ein 4-Positionen-Drehschalter ermöglicht die Aufteilung des internen Eingangsstroms und bietet verschiedene Messbereiche (pA, nA, µA, mA – optional), die für verschiedene Anwendungen geeignet sind.

* **Abschirmung gegen Störungen:** Ein abgeschirmtes Gehäuse schützt die Schaltung vor elektromagnetischen Störungen, auf die kleine Ströme empfindlich reagieren. **Empfehlung für die Stromversorgung:** Bei Messungen mit sehr niedrigen Strömen ist die Verwendung einer rauscharmen Stromversorgung unerlässlich, um Störungen des Eingangssignals durch Netzteilrauschen zu vermeiden. **Vorstellung des integrierten Chips (TLC2201):** Der Chip der Güteklasse B wurde zu 100 % auf Rauschverhalten geprüft: * Sehr geringes Spannungsrauschen: max. 30 nV/√Hz bei 10 Hz und max. 12 nV/√Hz bei 1 kHz. * Niedrige Eingangs-Offsetspannung: max. 500 µV. * Hervorragende temperaturabhängige Offsetspannungsstabilität: typischerweise 0,5 µV/°C. * Rail-to-Rail-Ausgangsspannung: Die Ausgangsspannung kann die Grenzen des Netzteils erreichen. **Spezifikation:** * Modulmodell: Basierend auf dem integrierten Schaltkreis TLC2201. * Strombereiche: pA, nA, µA, mA (optional). **Lieferumfang:** Sie erhalten 1 x TLC2201-Modul.
