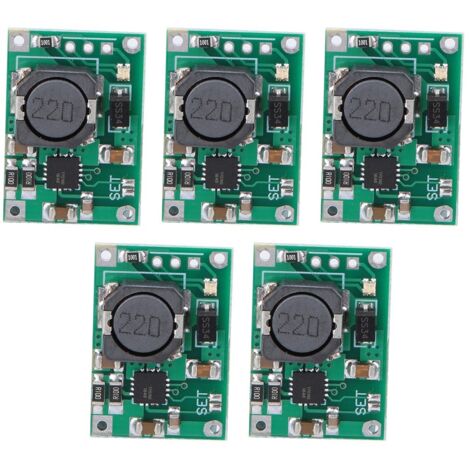

TP5100 Lademodul für 18650 Lithium-Akkus, 5 Stück – Schutz und 2A Schnellladung

Willkommen in unserem Shop! Entdecken Sie unser Lademanagementmodul TP5100 – eine umfassende und leistungsstarke Lösung für Ihre Lithium-Batterien. Dieser integrierte Schaltkreis unterstützt zwei 8,4-V-Batterien oder eine einzelne 4,2-V-Batterie. Das Modul zeichnet sich durch ein ultrakompaktes QFN16-Gehäuse und eine einfache externe Schaltung aus und eignet sich daher ideal für tragbare Geräte und Anwendungen mit hohem Ladestrombedarf. Es verfügt über zahlreiche Schutzfunktionen für einen sicheren und zuverlässigen Betrieb: Überstromschutz am Eingang, Unterspannungsschutz, Überhitzungsschutz, Kurzschlussschutz, Batterietemperaturüberwachung und Verpolungsschutz. Eine zweifarbige LED-Anzeige (rot/grün) zeigt den Ladestatus deutlich an. Das Modul arbeitet in einem breiten Spannungsbereich von 5 V bis 18 V (ideal sind 5 V bis 12 V) und lädt in drei Stufen: Vorladung, Konstantstromladung und anschließend Konstantspannungsladung. Der Vorladestrom ist über einen externen Widerstand einstellbar, der maximale Ladestrom beträgt 2 A. Die 400-kHz-Schaltungstopologie ermöglicht die Verwendung kleinerer externer Bauteile und sorgt für eine geringe Wärmeentwicklung. Das Modul integriert einen PMOS-Leistungs-MOSFET und eine Schutzschaltung gegen unbefugtes Laden, wodurch zusätzliche externe Schottky-Dioden überflüssig werden. Die Abmessungen betragen 25 mm (Länge), 17 mm (Breite) und 5 mm (Höhe). Es arbeitet mit einer Eingangsspannung von 5–18 V DC (geeigneter Bereich: 5–12 V). Der Status wird durch LEDs angezeigt: blau für voll geladen oder nicht geladen, rot während des Ladevorgangs. Die Betriebstemperatur liegt zwischen -40 °C und +85 °C, die Lagertemperatur zwischen -65 °C und +125 °C. Sie erhalten ein Set mit 5 TP5100 Lithium-Batterie-Lade-/Schutzmodulen.
