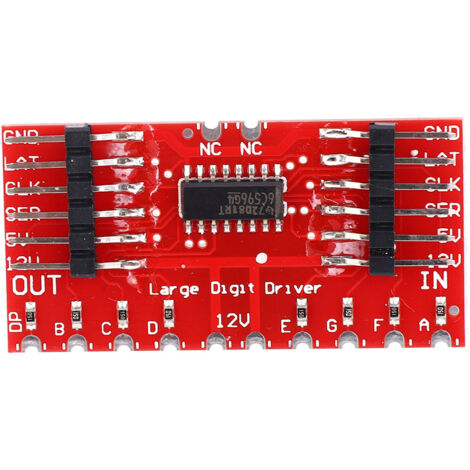

TPIC6C596 8-Bit-Schiebemodul für 7-Segment-LED-Anzeigen und große Ziffern
Das könnte Sie auch interessieren
Mit ähnlichen Produkten vergleichen
Produktinformationen
Beschreibung
Willkommen in unserem Shop!
Wir präsentieren das Hochleistungs-Schieberegister TPIC6C596, eine unverzichtbare Komponente für Datenmanagement und Displaysteuerung in Ihren Elektronikprojekten. Dieses 8-Bit-Schieberegister vom Typ D bietet serielle Eingänge und parallele Ausgänge. Es integriert eine Puffersteuerung für die parallelen Ausgänge sowie einen Clear-Befehl für präzise Datenverarbeitung. Dank der Kaskadierbarkeit mit anderen identischen Modulen lässt sich die Anzahl der Ausgabebits bedarfsgerecht erweitern.
Seine Flexibilität ist bemerkenswert: Es unterstützt die Datenverarbeitung mit parallelen Ein- und Ausgängen, seriellen Ein- und Ausgängen oder gemischten Kombinationen (paralleler Eingang/serieller Ausgang oder serieller Eingang/paralleler Ausgang).
Diese Vielseitigkeit macht es zur idealen Wahl für eine Vielzahl von Anwendungen, einschließlich der Ansteuerung von Segmentanzeigen (Ziffernanzeigen), wodurch die Ein-/Ausgangsports Ihres Mikrocontrollers deutlich entlastet werden. Es ist auf hohe Zuverlässigkeit ausgelegt und arbeitet in einem breiten Temperaturbereich von -40 °C bis 125 °C, wodurch es sich an verschiedene Betriebsbedingungen anpasst. Die Stromversorgung benötigt eine Spannung zwischen 4,5 V und 5,5 V. Das Schieberegister verfügt über einen Open-Drain-MOSFET-Treiber mit einer VDS(ON)-Spannung von 0,5 V und unterstützt einen maximalen IDS-Strom von 90 mA pro Kanal. Die serielle Taktfrequenz beträgt bis zu 10 MHz. Die acht parallelen Ausgänge sind für den Anschluss an einen Strombegrenzungswiderstand ausgelegt und können in bestimmten Konfigurationen ohne zusätzliche externe Bauteile betrieben werden. Ihre Bestellung umfasst: 1 x TPIC6C596 Schieberegister.Eigenschaften
- MarkeMIXHOME
- Länge8 cm
- Breite7 cm
- Höhe1 cm
- FarbeMehrfarbig
