TPS5430 DC/DC-Wandlermodul, dualer 12V/15V-Ausgang, Verpolungsschutz, rauscharmer Spannungsregler

Willkommen in unserem Shop!

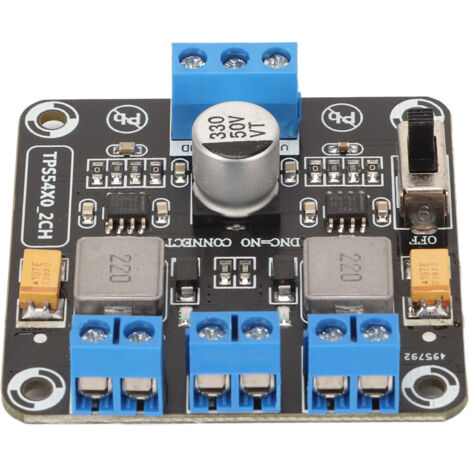

Entdecken Sie unser Netzteilmodul mit dualem positivem und negativem Ausgang – eine zuverlässige und vielseitige Komponente für Ihre Elektronikprojekte. Dieses Schaltnetzteil ist auf einer hochwertigen Leiterplatte (PCB) aufgebaut.

**Detaillierte technische Daten:**

* **Eingangsspannung:** 5 V bis 40 V. Es handelt sich um ein Abwärtswandlermodul; eine ausreichende Spannungsdifferenz zwischen Ein- und Ausgang ist erforderlich. Im praktischen Einsatz wird empfohlen, unter 30 V zu bleiben. Beachten Sie, dass das Modul bei einer Eingangsspannung unter 5,5 V den Ausgang abschaltet.

* **Verfügbare Ausgangsspannungen:** Mehrere Ausgänge mit ±3,3 V, ±5 V, ±12 V und einstellbar (ADJ).

* **Ausgangsstrom:** Jeder Schaltkreis kann bis zu 3 A liefern, mit einem maximalen Gesamtstrom von 5 A für das gesamte Modul.

* **Ausgangsleistung:** 9,9 W (bei 3,3 V), 15 W (bei 5 V), 36 W (bei 12 V) und 36 W (für den einstellbaren ADJ-Ausgang).

* **Umwandlungseffizienz:** Bis zu 85 %.

* **Weitere Spezifikationen:** 150 kHz Schaltfrequenz, 26 mA statischer Stromverbrauch.

**Zuverlässiges und praktisches Design:**

Dieses Modul ist auf Praktikabilität und Zuverlässigkeit ausgelegt. Es verfügt über einen Verpolungsschutz, geringes Rauschen und geringe Restwelligkeit. Zur einfachen Überwachung ist es mit Eingangs- und Ausgangs-LEDs ausgestattet. Befestigungslöcher gewährleisten eine sichere Installation. **Hohe Wärmeableitung:** Das Modul wird ohne zusätzlichen Kühlkörper geliefert. Bei reiner Wärmeabfuhr (ohne zusätzliche Kühlung) gelten folgende empfohlene Grenzwerte für die Dauerleistungsaufnahme:

* Für die TPS5430-Schaltung: P ≤ 10 W

* Für die TPS5450-Schaltung: P ≤ 15 W

Befolgen Sie diese Empfehlungen, um die Lebensdauer des Moduls zu gewährleisten.

**Anwendungen:**

Dieses Modul mit zwei Ausgängen eignet sich ideal für die industrielle Automatisierung, LED-Beleuchtung, industrielle Steuergeräte, Kommunikationsgeräte, elektrische Geräte und Messtechnik.

**Lieferumfang:**

1 x Netzteilmodul mit zwei Ausgängen (positiv und negativ).
