Allgemeine Beschreibung

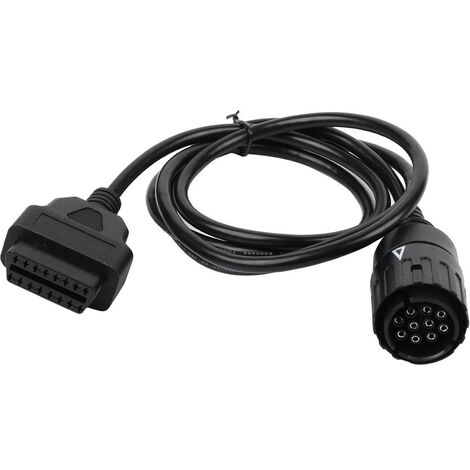

Der Trade-Shop OBD2 Diagnose Adapter Kabel ermöglicht eine einfache Verbindung zwischen Ihrem OBD2-Diagnosegerät und BMW-Motorrädern mit einem 10pin-Stecker. Mit diesem Kabel können Sie Fehlerquellen schnell diagnostizieren und die Leistung Ihres Fahrzeugs überwachen.Technische daten
- Kabellänge: ca. 140 cm
- Farbe: Schwarz
- Anschluss A: BMW 10pin Normstecker
- Anschluss B: OBD2 16pol Normbuchse
Kompatibilität und Zubehör
Kompatibel mit folgenden Diagnosegeräten:
- ICOM
- UniCarScan UCSI-2000
- OBDLink LX
- OBDLink MX
- ELM327
Passend für alle BMW-Motorräder von Baujahr ca. 1998 bis 2016, einschließlich:
- C-Serie: K18, K19
- F-Serie: K70, K71, K72, K75, K73, R13, K14
- G-Serie: R13, K16, K15
- K-Serie: K40, K43, K44, K48, K589
- R-Serie: K50, K51, K52, K21, K25, K26, K27, K28, K29, K30, R21, R22, R28, 259C, 259
- Husqvarna: TR650 Strada / Terra
Installation
Das Kabel wird einfach zwischen dem OBD2-Diagnosegerät und dem 10pin-Anschluss des BMW-Motorrads eingesteckt. Es sind keine speziellen Werkzeuge erforderlich.
Anwendung
Verwenden Sie das OBD2 Adapter Kabel, um:
- Fehlerdiagnosen durchzuführen
- Fahrzeugdaten auszulesen
- Die Leistung Ihres BMW-Motorrads zu überwachen
Weitere Informationen
Pinbelegung:
- BMW Stecker Pin 1 (K-Line BMS) = OBD2 Buchse Pin 7
- BMW Stecker Pin 2 (K-Line ABS) = OBD2 Buchse Pin 8
- BMW Stecker Pin 4 (GND) = OBD2 Buchse Pin 4+5
- BMW Stecker Pin 6 (+12V) = OBD2 Buchse Pin 16
- BMW Stecker Pin 7 (CAN high) = OBD2 Buchse Pin 6
- BMW Stecker Pin 9 (CAN low) = OBD2 Buchse Pin 14
- BMW Stecker Pin 10 (Klemme 15) = OBD2 Buchse Pin 1
