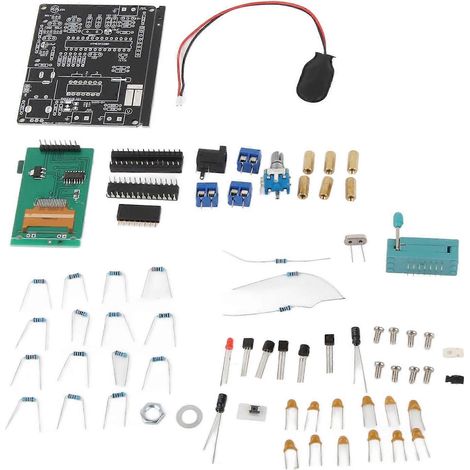

Transistortester-Bausatz (DIY) DC 6,8–12 V PWM Rechteckwellen-Farbdisplay ESR-Spannungs-Frequenzmessgerät

1. Klares Display: Das Display verfügt über einen 160x128 Pixel großen Farbbildschirm mit einer Zeichenauflösung von 8x20 und einer Farbtiefe von 16 Bit. Die Grafiken werden als Bauteilmuster angezeigt. 2. Intelligente Testfunktion: Automatische Erkennung von NPN- und PNP-Transistoren, Feldeffekttransistoren, Dioden, Doppeldioden, Thyristoren und Dioden sowie automatische Bestimmung der Ausgangsleitungen der genannten Transistoren. 3. Einfache Bedienung: Steuerung über Drehschalter, Messung mit einem Klick, automatische Abschaltfunktion. Mit IC-Block. Die Bedienung ist sehr einfach. 4. Stromversorgung: Die Stromversorgung kann über eine 9-V-Blockbatterie oder ein Netzteil erfolgen. Der Stromverbrauch des Moduls beträgt ca. 30 mA, nach dem Abschalten ca. 20 nA. 5. Einfache Installation: Dank seines geringen Gewichts und seiner kompakten Größe ist der Transistortester in wenigen Minuten installiert. Spezifikation: Artikeltyp: Transistortester. Anzeige: Farbdisplay mit 160 x 128 Pixeln, 8 x 20 Zeichen pro Bildschirm, 16 Bit Farbtiefe und grafischer Darstellung der Bauteilsymbole. Bedienung: Drehschalter, Messung per Knopfdruck, automatische Abschaltung. Stromversorgung: Betrieb mit einer 9-V-Batterie (6F22 DC), Lieferung ohne Batterie. Alternative Stromversorgung: Netzteil (6,8–12 V DC), Stromverbrauch ca. 30 mA, nach dem Abschalten ca. 20 nA. Testfunktionen: 1. Automatische Erkennung von NPN- und PNP-Transistoren, Feldeffekttransistoren, Dioden, Doppeldioden, Thyristoren und automatische Bestimmung der Pinbelegung. 2. Messung des Emitterstroms von NPN- und PNP-Transistoren, der Schwellenspannung zwischen Basis und Emitter sowie des Kollektor-Emitter-Leckstroms bei Abschaltzeit. 3. Darlington-Trioden werden anhand der Emitterschwellenspannung und des hohen Stromverstärkungskoeffizienten der Triodenbasis identifiziert. 4. Die eingebauten Schutzdioden von Leistungstransistoren und Feldeffekttransistoren werden erkannt. 5. Die Gate-Source-Schwellenspannung, der Drain-Source-Widerstand und die Gate-Source-Kapazität eines Feldeffekttransistors werden geprüft. 6. Es können maximal zwei Widerstände gleichzeitig gemessen werden, sodass auch einstellbare Widerstände mit drei Pins geprüft werden können. Wird der einstellbare Widerstand auf den Endpunkt eingestellt, kann nur ein Widerstandswert gemessen werden. 7. Die höchste Auflösung für die Widerstandsmessung beträgt 0,01 Ω. Messbereiche bis 50 MΩ sind möglich. 8. Der Messbereich für Kondensatoren liegt zwischen 25 pF und 100 mF mit einer Auflösung von 1 pF. 9. Bei Kondensatoren mit einer Kapazität von mehr als 90 nF wird gleichzeitig der äquivalente Serienwiderstand (ESR) gemessen. Die maximale Auflösung des äquivalenten Serienwiderstands beträgt 0,01 Ω. 10. Bei Kondensatoren mit einer Kapazität über 5000 pF wird gleichzeitig der Spannungsabfall nach dem Laden angezeigt, der den Gütefaktor Q des Kondensators widerspiegelt. 11. Es können bis zu zwei Dioden gleichzeitig gemessen und deren positive und negative Pole sowie die Durchlassspannung angezeigt werden. 12. Leuchtdioden werden ebenfalls als grafische Diodensymbole dargestellt; ihre Durchlassspannung ist deutlich höher als die von Standarddioden. 13. Eine Spannungsreglerdiode mit einer Sperrspannung unter 4,5 V kann ebenfalls erkannt und als Doppeldiodendiagramm dargestellt werden. Die positiven und negativen Pole basieren auf dem Diodendiagramm mit einer Durchlassspannung von ca. 700 mV, während die Durchlassspannung des anderen Diodendiagramms dem geregelten Wert entspricht. Daher dürfen Standarddioden und Spannungsreglerdioden nicht gleichzeitig gemessen werden. 14. Beim Testen einer einzelnen Diode wird gleichzeitig die Sperrschichtkapazität des PN-Übergangs gemessen. Die PN-Übergangskapazität des Transistors kann ebenfalls gemessen werden. Zu diesem Zeitpunkt können nur Basis und Emitter oder Basis und Kollektor des Transistors gleichzeitig angeschlossen werden. 15. Kondensatoren unter 25 pF können ebenfalls geprüft werden. Hierfür wird ein 30-pF-Kondensator benötigt, der zuerst geprüft wird. Anschließend wird der zu messende Kondensator parallel dazu geschaltet und erneut gemessen. Der Messwert des 30-pF-Kondensators wird vom Ergebnis subtrahiert. 16. Die Induktivität von Widerständen unter 2100 Ω kann gleichzeitig gemessen werden, der Messbereich liegt zwischen 0,01 mH und 20 H. 17. Der Testvorgang dauert etwa 2 Sekunden; bei größeren Kondensatoren und Induktivitäten verlängert sich die Messzeit. 18. Zu den Zusatzfunktionen gehören Frequenzmessung, Spannungsmessung, Rechteckwellengenerator, PWM-Generator, Infrarot-Fernbedienungsdekodierung, Infrarot-Fernbedienungskodierung, Temperatursensorprüfung, Temperatur- und Feuchtigkeitssensorprüfung, Farbauswahl, Fehlersuche und Kalibrierung, Dauertest und weitere Funktionen. 19. Der Frequenzmessbereich beträgt f
