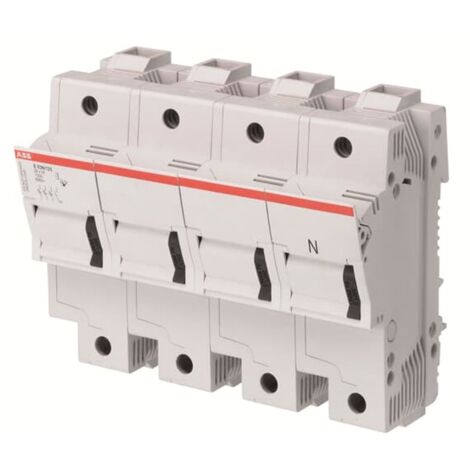

ABB Sicherungstrennschalter 3P+N 125A E93N/125 M296532

Produktinformationen

Beschreibung

Abb Trennschalter/Sicherungshalter, mit folgenden Eigenschaften:

Bemessungsspannung (Ur):nach IEC 690 V - nach UL 690V
Bemessungsbetriebsspannung:AC-20B 690 V
Bemessungsisolationsspannung (Ui):1 kV
Bemessungsfrequenz: 50/60 Hz
Verlustleistung: bei Nennbetriebsbedingungen pro Pol 9,5 W
Anzahl der geschützten Pole: 3
Anzahl der Gesamtpole: 4
Lage der Neutralleiterklemmen: rechts
Anzugsdrehmoment: 3,5...4 Nm
Kategorie der Verwendung: AC-20B
Montageart: DIN-Schiene

Er ist speziell für den Einsatz in allen Anwendungen konzipiert, die den Schutz und die Isolierung von Hochstromlasten erfordern. Kompatibel mit den zylindrischen Sicherungen aM und gG, bietet er maximale Flexibilität für den Schutz von Anlagen mit Stromstärken bis zu 125 Ampere.

Weitere technische Merkmale:

Dichtungstyp: Plombendraht
Leitermaterial: Kupfer
Empfohlener Schraubendreher: Pozidriv 2
Anschlusskapazität: starr 4...35 mm² - starr mehrdrähtig 4...50 mm²
Größe der Sicherungen: 22x58 mm
Betriebsfeuchtigkeit: max. 90% bei Temp. +20 °C|50% bei max. Temp. +40 °C
Nennbetriebsstrom AC (Ie): 125 Ampere
Umgebungstemperatur: Bei Lagerung -5...+40 °C
Schutzart: IP20
Vibrationsfestigkeit nach IEC 60068-2-6: 2 bis 13 Hz x= 1 mm Spitze: 13 bis 100 Hz y= 0,7 g Spitze
Schockfestigkeit nach IEC 60068-2-27:15g 18 Stöße 11 ms
8 Module
Abmessungen: Breite: 0,140 mm - Höhe: 0,112 mm - Einbautiefe: 73,26 mm
Nettogewicht: 0,540 Gramm

Art : Sicherungshalter
Größe : 22X58
Spannung : 690VAC
Module : 8
Pole : 3P+N
Ampere : 125A

Eigenschaften

Marke
ABB
Länge
7.33 cm
Tiefe
73.3 mm
Stromstärke
125 A
Material
Kupfer
