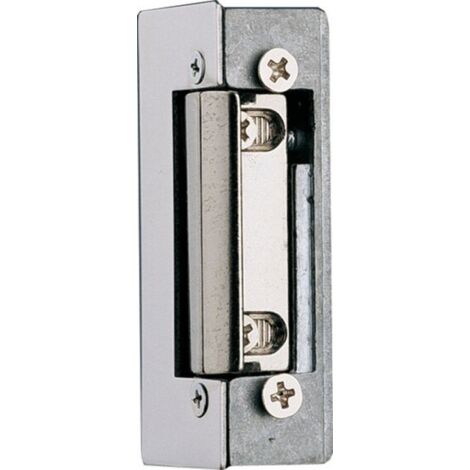

Türöffnermechanismus 540A MAX FERMAX 1778

Türöffner-Mechanismus 540A MAX Hersteller: FERMAX Beschreibung Der elektrische MECHANISMUS ist ein Gerät, das im Rahmen der Tür installiert wird, um deren Öffnung von einem entfernten Ort aus über ein elektrisches Gerät zu steuern. In einer Video-Türsprechanlage ist es möglich, den Mechanismus des Gebäudeeingangs zu aktivieren und den Besuchern den Zugang über das Telefon oder den Monitor der Wohnung zu ermöglichen, indem die Taste „Schlüssel“ des Türöffners gedrückt wird. Ein Türöffner besteht aus einem elektrischen Mechanismus und einem Gehäuse oder einer Hülse, je nachdem, ob er bündig oder aufputz montiert wird. SERIE 540 Elektrischer Mechanismus STANDARD Serie 540, dessen Abmessungen sind: 67(H)mmx20,5(B)mmx28(T)mm Bündig einbaubar in Holz- oder Metallrahmen. Seine kleine Größe (67 mm Höhe) ermöglicht den Wechsel der Öffnungsrichtung, ohne das Loch vergrößern zu müssen, in dem der Türöffner sitzt, und macht ihn besonders geeignet für den Ersatzmarkt sowie für Neubauten. Seine Standardversion bietet einen verstellbaren Riegel MAX, der eine Anpassung zwischen Riegel und Falle mit einer Verstellbarkeit von bis zu 3 mm während des Installationsprozesses ermöglicht. Es wird eine bündige Montage mit dem kurzen Gehäuse Typ S Ref. 2973 oder für Türen mit Schließzylinder das lange Gehäuse Typ M REF. 2893 empfohlen. Es wird eine Aufputzmontage mit den Halterungen mit verborgener Befestigung Typ 2005 (verchromt) Ref. 2983, Typ 2007 (grau) Ref. 2964 oder mit sichtbarer Befestigung Typ 2001 (verchromt) Ref. 2979, Typ 2006 (grau) Ref. 2987 empfohlen. Reversibel (DIN rechts oder DIN links). Ermöglicht die Öffnung sowohl nach rechts als auch nach links. Symmetrisch. Ermöglicht den Wechsel der Öffnungsrichtung unter Beibehaltung der Symmetrie des Gehäuses. DIN-NORM Die DIN-NORM legt die Öffnungsrichtung der Tür fest und benennt die Art des installierten Türöffners. Bei Betrachtung der Tür von der Seite, an der die Scharniere sichtbar sind: -Wenn die Scharniere links vom Betrachter sind, handelt es sich um einen Türöffner DIN links. -Wenn die Scharniere rechts vom Betrachter sind, handelt es sich um einen Türöffner DIN rechts. Es gibt verschiedene Arten von Türöffner-Mechanismen, abhängig vom gewünschten FUNKTIONSTYP. TYP A_AUTOMATISCH 12Vac: • A (Automatischer Betrieb und Aktivierung bei 12 Vac): Der Türöffner wird automatisch entriegelt, wenn er einen Spannungsimpuls von 12 Vac erhält. Der Türöffner wird wieder verriegelt, sobald die Spannung entfernt wird, und die Tür öffnet und schließt sich mechanisch erneut. Für eine korrekte Installation muss der automatische Sperrhaken nach dem Schließen der Tür etwa 3 mm von der Falle der Tür gedrückt werden. MAX VERSTELLBARER RIEGEL: Der Türöffner enthält einen verstellbaren Riegel, der eine exakte Anpassung zwischen Riegel und Falle des Schlosses mit einem Spielraum von 4 mm ermöglicht. Dies verhindert, dass das Türblatt den Riegel des Türöffners drückt. Technische Daten Verbrauch: N, A 12Vac: 560mA N-412 12Vdc: 260mA. N-424 24Vdc: 180mA. N-512 12Vdc: 200mA. N-524 12Vdc: 120mA. Abmessungen: Serie 540, 67(H)mmx20,5(B)mmx28(T)mm MAX Verstellbarer Riegel: 3mm Gewicht: 0,1660 kg Maße des verpackten Produkts: 2,7x10,2x3,2 cm EAN 13: 8424299017785
