Triggerzyklus-Verzögerungs-Timer-Schaltmodul mit LED-Anzeige für Gleichstrommotoren und LED-Streifen

Eigenschaften:

1. Um eine schnelle Hochfrequenz-Ein- und Ausschaltung zu erreichen, eine unbegrenzte Anzahl von Schaltzeiten
2. Beim Ein-/Ausschalten wurden keine Geräusche gemacht, kein Funke und keine elektromagnetischen Störungen
3. Im Vergleich zu normalen elektromagnetischen Relaismodulen hat es eine längere Lebensdauer
4. Dual-MOS im parallelen aktiven Ausgang, niedrigerer Innenwiderstand, größerer Strom, starke Leistung; Bei Raumtemperatur beträgt der Betriebsstrom bis zu 15 A, die Leistung bis zu 400 W, die für die meisten Geräte verwendet werden kann
5. Breiter Spannungseingang von 5 V bis 36 V, der normalerweise zur Steuerung von Gleichstrommotoren, Lichtern, LED-Streifen, Mikropumpen, Magnetventilen usw. verwendet wird, sehr praktisch

Spezifikation:

Merkmale:
Um eine schnelle Hochfrequenz-Ein- und Ausschaltschaltung zu erreichen, ist eine unbegrenzte Anzahl von Schaltzeiten möglich.
Beim Ein-/Ausschalten gab es keine Geräusche, kein Funken und keine elektromagnetischen Störungen.
Im Vergleich zu normalen elektromagnetischen Relaismodulen hat es eine längere Lebensdauer.
Dual-MOS im parallelen aktiven Ausgang, geringerer Innenwiderstand, größerer Strom, starke Leistung; Bei Raumtemperatur beträgt der Betriebsstrom bis zu 15 A und die Leistung bis zu 400 W, was für die meisten Geräte geeignet ist.
Breiter Spannungseingang von 5 V bis 36 V, wird normalerweise zur Steuerung von Gleichstrommotoren, Lichtern, LED-Streifen, Mikropumpen, Magnetventilen usw. verwendet, sehr praktisch.
Es verfügt über eine Not-Aus-Funktion („STOP“-Taste) und einen Rückwärtseingangsschutz.
Wechseln Sie automatisch in den Schlafmodus und schalten Sie das Display aus, wenn innerhalb von 5 Minuten keine Bedienung erfolgt. Durch Drücken einer beliebigen Taste wird das Gerät wieder aktiviert.
Sie können verschiedene OP-, CL- und LOP-Parameter festlegen, die unabhängig voneinander sind und separat gespeichert werden.
Alle Parametereinstellungen werden bei einem Stromausfall automatisch gespeichert.
Spezifikationen:
Spannung: DC 5V ~ 36V.
Trigger-Signalquelle: Hochspannungspegel-Trigger (3,0 V ~ 24 V), Signalmasse und Systemmasse liegen nicht auf einer gemeinsamen Masse, um die Anti-Jamming-Fähigkeit des Systems zu verbessern (Sie können sie auch auf einer gemeinsamen Masse verbinden).
Ausgangskapazität: DC 5 V ~ 36 V, bei Raumtemperatur beträgt der Dauerstrom 15 A, Leistung 400 W. Bei verbesserter Wärmeableitung kann der Strom bis zu 30 A betragen.
Ruhestrom: 20mA
Betriebsstrom: 50mA
Arbeitstemperatur: -40℃~85℃
Taktung (Zeitverzögerung) Bereich: 0,1 Sekunden bis 999 Minuten

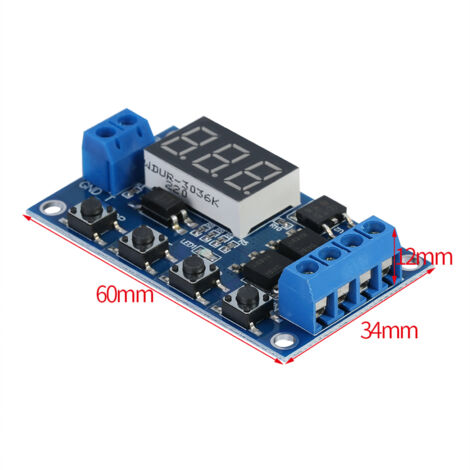

Größe: 60*34*12mm / 2,36*1,33*0,47"

Anweisung:
Betriebsmodus:
P1: Triggersignal, das Relais ist für die „OP“-Zeit eingeschaltet und wird dann getrennt; in der „OP“-Zeit geschieht Folgendes:
P1.1: Signal wird erneut ausgelöst, ungültig
P1.2: Signal wird erneut ausgelöst, die Taktung wird zurückgesetzt
P1.3: Signal wird erneut ausgelöst, Relais aus und Stopp der Taktung; >P-2: Triggersignal, das Relais wird nach der Zeit „CL“ ausgeschaltet, das Relais wird nach der Zeit „OP“ eingeschaltet und das Relais nach dem Takten getrennt.
P3.1: Triggersignal, das Relais wird nach der „OP“ eingeschaltet; Zeit, das Relais aus „CL“-Zeit, dann die Betriebszyklen; wenn das Relais während des Zyklus erneut auslöst, kann die Anzahl der Zyklen eingestellt werden („LOP“) Auslösesignal nach dem Einschalten, das Relais ist „OP“-Zeit, das Relais ist „CL“-Zeit, dann kann die Anzahl der Zyklen („LOP“) eingestellt werden.
P-4: Signalhaltefunktion. Liegt ein Triggersignal vor, wird die Taktung zurückgesetzt, das Relais bleibt an; Wenn das Signal nach Ablauf der „OP“-Zeit verschwindet, ist das Relais ausgeschaltet. Wenn während der Taktung ein anderes Signal ausgelöst wird, wird die Taktung zurückgesetzt.
So stellen Sie den Taktbereich ein:
Nachdem Sie den Parameterwert bei der Modusauswahl eingestellt haben, drücken Sie die Taste „STOP“, um den Taktbereich festzulegen.
XXX. Der letzte Dezimalpunkt leuchtet auf, Bereich: 1 Sekunde bis 999 Sekunden.
XX. X Der vorletzte Dezimalpunkt leuchtet auf, Bereich: 0,1 Sekunden bis 99,9 Sekunden
X. X. X. alle 3 Dezimalpunkte leuchten, Bereich: 1 Minute bis 999 Minuten.
Wenn Sie beispielsweise „OP“ auf 3,2 Sekunden einstellen möchten, leuchten Sie den vorletzten Dezimalpunkt auf und stellen Sie die Ziffernanzeige auf 03,2 ein.

Parameterbeschreibung: „OP“ – Einschaltzeit, „CL“ – Ausschaltzeit, „LOP“ – Anzahl der Zykluszeiten (1–999 Mal, „---“ steht für eine Endlosschleife).
Diese Parameter sind unabhängig voneinander, werden jedoch von jedem Modus gemeinsam genutzt. Stellen Sie beispielsweise im P1.1-Modus die Einschaltzeit „OP“ auf 5 Sekunden ein. Wenn Sie in den P1.2-Modus wechseln, beträgt die „OP“ ebenfalls 5 Sekunden.
Wenn Sie in der Hauptschnittstelle (Anzeige 000) die Taste „SET“ drücken, werden „OP“ („CL“, „LOP“) und die entsprechende Zeit XXX angezeigt.
Wenn der Modus (z. B. der Modus P1.1, P1.2, P1.3) nur eine „OP“-Zeit hat, drücken Sie die „SET“-Taste, um nur „OP“ und die entsprechende Zeit anzuzeigen;
Einige Modelle (z. B. der Modus P3.1, P3.2) haben die Parameter „OP“, „CL“, „LOP“. Drücken Sie die Taste „SET“, um „OP“ und die entsprechende Zeit „CL“ anzuzeigen. und die entsprechende Zeit, „LOP“ und die entsprechende Anzahl von Malen;
Drücken Sie nach dem Einstellen des Modus in der Hauptschnittstelle die Taste „SET“, um Informationen zu den Parametern des aktuellen Modus anzuzeigen. Dies ist sehr praktisch.

So stellen Sie Parameter ein:
1. Lesen Sie zunächst die Anweisungen, um die erforderliche Betriebsart zu bestimmen.
2. Das Modul wird eingeschaltet, die Anzeige zeigt den aktuellen Arbeitsmodus an (P1.1 Standardmodus), dann rufen Sie die Hauptschnittstelle auf; Halten Sie die „SET“-Taste 2 Sekunden lang gedrückt, um in die Modusauswahlschnittstelle zu gelangen. Drücken Sie dann die Tasten „UP“ und „DOWN“, um den Modus auszuwählen (P1.1 ~ P-4).
3. Wählen Sie den Modus (z. B. P3.2) und drücken Sie dann die Taste „SET“. Der einzustellende Parameter blinkt („OP“-Einschaltzeit, „CL“-Ausschaltzeit, „LOP“-Zyklen („---“ steht für unendlich). Schleife)), drücken (oder halten) Sie die Tasten „UP“ und „DOWN“, um den Parameterwert anzupassen. Drücken Sie dann die Taste „STOP“, um die Dezimalpunktposition festzulegen und den Taktbereich (0,1 Sekunden bis 999 Minuten) auszuwählen. Drücken Sie die Taste „SET“, um die nächsten Parameter einzustellen
