Allgemeine Beschreibung

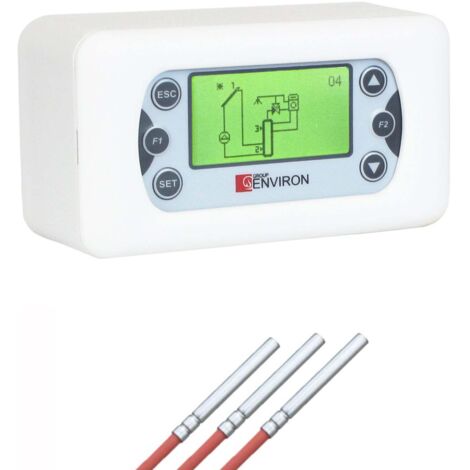

Differenzregler für zwei Solarkreise mit 8 auswählbaren Anlageschemen. Der TSol503 Intel Premium bietet drei PT1000-Fühler und zwei Relaisausgänge, die eine Pumpe und ein Ventil steuern. Ein potentialfreier Kontakt übernimmt die Kesselanforderung.Technische daten
- Versorgung: 230 V Wechselspannung, 50 Hz
- Leistungsaufnahme: 2 VA
- Interne Sicherung: 3,15 A
- Relaisausgänge: 2 x 230 V mit je 5 A
- Potentialfreier Kontakt für Kesselanforderung
- Fühlereingänge: 3 x PT1000, Kurzschluss- und Kabelbruchüberwachung
- Messbereich der Fühler: -40 °C bis +300 °C mit einer Genauigkeit von 1 °C
- Grafik-LCD: 128 x 64 mit Hintergrundbeleuchtung
- Betriebstemperatur: 0 bis 40 °C
- Gehäuse: ABS, Schutzart IP40
- Abmessungen: 160 x 90 x 58 mm
Kompatibilität und Zubehör
- 8 auswählbare Anlageschemen
- 3 x PT1000 Fühler im Lieferumfang enthalten
- 1 x Aufputzkasten
- 1 x Abdeckblende
- 2 x Befestigungsschrauben
Installation
Der Regler wird auf Putz montiert. Vor Beginn der Arbeiten muss die Anlage allpolig spannungsfrei geschaltet und gegen Wiedereinschalten gesichert werden. Zuerst das Anlageschema wählen, da dies die Funktion der Fühler und Ausgänge bestimmt. Kollektorfühler in die Tauchhülse am Kollektoraustritt einsetzen und Speicherfühler in die entsprechenden Muffen setzen. PT1000-Leitungen sollten mindestens 0,75 mm² haben und getrennt von Netzleitungen verlegt werden. Bei Bedarf können sie mit hitzebeständiger Silikonleitung verlängert werden. Nach dem Anschluss den Aktorentest nutzen und die Ausgänge einzeln prüfen.
Anwendung
Der TSol503 eignet sich zur Regelung von Solaranlagen mit zwei Kreisen, um die Effizienz der Wärmeübertragung zu maximieren. Die präzise Temperaturüberwachung und die Möglichkeit zur Anpassung der Anlageschemata machen ihn zu einem vielseitigen Werkzeug für die Solarthermie.
Weitere Informationen
Arbeiten am 230-Volt-Netz sollten nur von einer Elektrofachkraft nach VDE 0100 durchgeführt werden.
