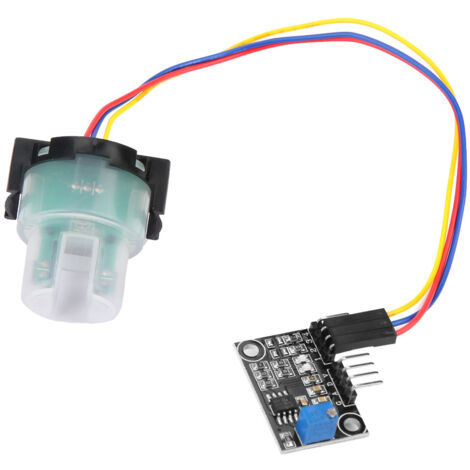

TSW-20M Trübungssensor für Wasseranalysen und Abwasserbehandlung

Willkommen in unserem Shop!

Der Trübungssensor TSW-20M misst die Trübung von Flüssigkeiten präzise nach dem optischen Detektionsprinzip durch Analyse der Lichtdurchlässigkeit und -streuung. Das Modul verfügt über eine Wandlerschaltung, die das Sensorsignal in eine leicht ablesbare analoge Ausgangsspannung umwandelt. Wichtig: Je niedriger die Ausgangsspannung, desto höher die gemessene Trübung. Dank hochwertiger elektronischer Bauteile gewährleistet der Sensor zuverlässige und genaue Messungen. Sein einfaches und intuitives Design erleichtert die Verdrahtung und Implementierung erheblich.

Dieses Modul eignet sich ideal für eine Vielzahl von Anwendungen, darunter die Trübungsmessung und -regelung in Haushaltsgeräten (Waschmaschinen, Geschirrspüler), industriellen Steuerungssystemen und die Abwasserüberwachung.

Ausgestattet mit einer teilweise abgedichteten Sonde, eignet es sich perfekt zum Testen dieser Gerätearten. Es ist außerdem ein hervorragendes Werkzeug für Elektronikdesign, Abschlussarbeiten, Wettbewerbe und diverse experimentelle Anwendungen.

**Hauptspezifikationen:**

* Modell: TSW-20M

* Betriebsspannung: 5 V DC

* Betriebsstrom: 11 mA

* Messbereich: 0 % bis 3,5 % (entspricht 0–4550 NTU)

* Pinbelegung: VCC (+5 V), GND (Masse), AOUT (Analogausgang), DOUT (Digitalausgang)

* Betriebsbedingungen: 30 °C bis 70 °C, 35–95 % relative Luftfeuchtigkeit

* Lagerbedingungen: -10 °C bis 80 °C, 35–95 % relative Luftfeuchtigkeit

* Gewicht: ca. 16 Gramm

**Lieferumfang:**

Sie erhalten 1 TSW-20M Trübungssensormodul.

**Warnhinweise:**

1. Um die Funktionsfähigkeit des Sensors zu gewährleisten, darf er **NICHT** vollständig in die Flüssigkeit eingetaucht werden. Nur der transparente untere Teil der Sonde darf in die zu messende Flüssigkeit eingetaucht werden.

2. Beim Anschließen des Netzteils ist besondere Vorsicht geboten. Eine Verpolung (+ und -) kann das Modul irreparabel beschädigen.
