Produktinformationen

Beschreibung

Allgemeine Beschreibung

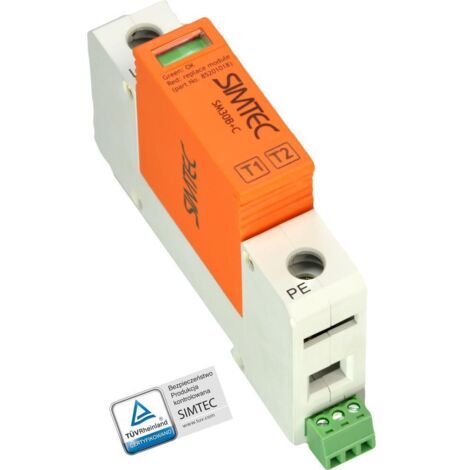

Der Überspannungsableiter SIMTEC SM30B+C/1P schützt Geräte in Gebäuden vor Überspannungen, die durch Blitzeinschläge oder Schwankungen im Stromversorgungsnetz verursacht werden. Er ist besonders geeignet für kleine Wohngebäude und wird häufig in Kabelverzweigungen oder Hauptverteilern installiert. Das Gerät verfügt über austauschbare Module und eine optische Sicherungszustandsanzeige, die den Betriebsstatus anzeigt.

Technische daten

Nennwechselspannung (Un): 230 V

Nennableitstoßstrom – 8/20 μs (In): 30 kA

Höchste Dauerbetriebsspannung (Uc): 275 V

Stoßstrom Iimp (10/350μs): 4,5 kA

Ableitstoßstrom (Imax): 60 kA

Schutzpegel: ≤ 1,5 kV

Auslösezeit (TA): ≤ 25 ns

Zulässige Luftfeuchtigkeit (Rh): ≤ 95 %

Isolationswiderstand (Risol): > 103 MΩ

Maximale Zusatzsicherung gL/gG: 160 A

Frequenz (f): 40 ... 63 Hz

Fernstörmeldung / Kontakt / Belastbarkeit: Ja / Wechsler potentialfrei / AC 250 V / 0,5 A

Gehäusematerial: ABS, Farbe grau-orange

Montage: 35 mm Schiene nach EN 60715

Betriebstemperaturbereich TU: -40° bis +85°C

Schutzart: IP20

Querschnitt der angeschlossenen Kabel: - starr 2,5 ... 35 mm² - flexibel 2,5 ... 35 mm²

Querschnitt der Fernsignalkabel max.: 1,5 mm² massiv, mehrdrähtig

Kompatibilität und Zubehör

Der Überspannungsableiter ist kompatibel mit gängigen Installationssystemen und kann in verschiedenen Anwendungen eingesetzt werden, um einen effektiven Überspannungsschutz zu gewährleisten.

Installation

Der Überspannungsableiter wird auf einer 35 mm Schiene montiert und ist für die Installation in Kabelverzweigungen oder Hauptverteilern vorgesehen.

Anwendung

Der SIMTEC Überspannungsableiter wird in Wohn- und Industriegebäuden eingesetzt, um Geräte vor Überspannungen zu schützen. Er ist besonders effektiv gegen die Auswirkungen von Blitzeinschlägen und Spannungsspitzen im Stromnetz.

Weitere Informationen

Normkonformität: IEC 61643-11, E DIN VDE 0675 6-11

CE-Konformitätserklärung, Produktion überwacht durch TÜV Rheinland

Eigenschaften

Marke
ANDERE
Höhe
870 mm
Breite
910 mm
Material
ABS
Anzahl der Module
1
Anzahl der Phase(n)
Einphasig
Gewicht
200 g
Tiefe
470 mm
Kompatibles Netz
Einphasig 230 V
Elektrische Spannung
230 V
Überspannungsschutztyp
Typ 2
ManoMano Art.-Nr
ME95407357
MMID
369026341965
Herstellerreferenz
elektryk_5907813229534
EAN
5907813229534

So finden Sie den richtigen Überspannungsschutz mit und ohne Steckdosenleiste

Ein Überspannungsschutz, ob als Spannungswächter oder Überspannungsableiter, ist unentbehrlich, um elektrische Installationen und Haushaltsgeräte vor Überspannungen, Blitzschlag und Spannungsschwankungen zu schützen (Unter- und Überspannung, Kurzschluss). Wenn sie mit Steckdosenleisten kombiniert sind, bieten sie erhöhte Sicherheit und echten Schutz.

Überspannungsableiter B+C 1P 30kA SIMTEC SM30B+C/1P - 85202010
