Allgemeine Beschreibung

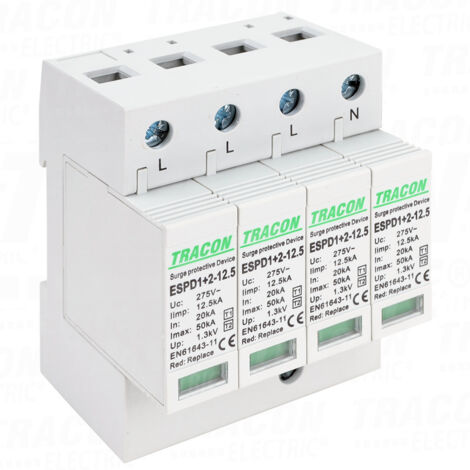

Der T1+T2-Überspannungsableiter ist ein AC-Überspannungsableiter mit austauschbaren Einsätzen, der speziell für die Installation in elektrischen Verteilertafeln konzipiert wurde. Er bietet effektiven Schutz vor Blitz- und Schaltüberspannungen, die in Stromnetzen auftreten können. Der T1-Ableiter schützt vor Überspannungen durch Blitzeinschläge, während der T2-Ableiter vor Schaltüberspannungen schützt, die durch das Schalten von Stromkreisen entstehen. Zusammen gewährleisten sie den Schutz elektrischer Anlagen in Gebäuden und verhindern Schäden an elektronischen Geräten.
Technische daten
- DC-Netzkonfiguration: Nein
- TN-Netzkonfiguration: Nein
- TN-C-Netzkonfiguration: Nein
- TN-C-S-Netzkonfiguration: Ja
- TN-S-Netzkonfiguration: Ja
- TT-Netzkonfiguration: Anzahl
- Anzahl der Leiter (ohne Erdung): 4
- Nennableitstoßstrom - Scheitelwert (8/20): 20 kA
- Max. Ableitstoßstrom (8/20): 50 kA
- Nennspannung AC: 400 V
- Höchste Dauerbetriebsspannung AC: 275 V
- Schutzpegel: 1,3 kV
- L-N-Schutzpegel: 1,3 kV
- N-PE-Schutzpegel: 1,3 kV
- Maximaler Überstromschutz, Reihenschaltung (Sicherung): 160 A
- Montagemethode: DIN-Tragschiene TH-35 mm
- Größe: 4 Module
- Max. Leiterquerschnitt (eindrähtig/mehrdrähtig): 35 mm²
- Max. Litzenquerschnitt: 35 mm²
- Mit Fernmeldekontakt: Nein
- Typ 2: Ja
Weitere Informationen
Schutzart (IP): IP20
