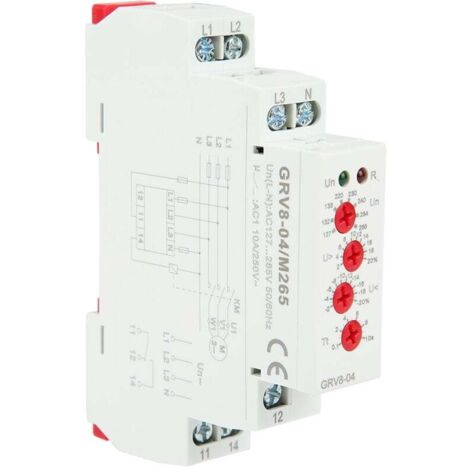

GRV8-04 M265 Dreiphasen-Spannungsrelais, Dreiphasen-Spannungsüberwachungsrelais, Phasenfolge, Phasenausfall

Allgemeine Beschreibung

Das GRV8-04 M265 Dreiphasen-Spannungsrelais ist ein zuverlässiges Gerät zur Überwachung von Spannungen in dreiphasigen Systemen. Es schützt vor Phasenausfall und Verpolung und eignet sich ideal für Anwendungen wie Geräteschutz und -steuerung in Turmkränen, Aufzügen, landwirtschaftlichen Geräten und Kühlwagen. Der Betriebszustand des Relais wird durch LED-Anzeigen angezeigt, und dank seiner kompakten Bauweise kann es einfach auf einer 35-mm-DIN-Schiene montiert werden.

Technische daten

• Überwachungsklemmen: L1-L2-L3-N
• Stromversorgung: L1-N
• Nennfrequenz: 45 Hz - 65 Hz
• Messbereich: 101 V - 318 V
• Einschaltverzögerung: 0,5 s
• Genauigkeit der Knopfeinstellung: 10 %
• Rückstellzeit: 1 s
• Temperaturschwankungsfehler: 0,05 %/°C bei 20 °C
• Ausgang: 1 Polaritätsumkehrschalter; 10 A/AC1; 250 VAC/24 VDC
• Minimale Schaltleistung: 500 mW
• Überspannung: 2 % - 20 %
• Unterspannung: -20 % - 2 %
• Aktionsverzögerung: Einstellbar von 0,1 bis 10 s
• Phasenfolgeschutz: Ja
• Phasenausfallschutz: Ja
• Betriebsanzeige: Grüne LED
• Ausgangsrelaisanzeige: Rote LED
• Mechanische Lebensdauer: 1 x 10^7
• Montage: 35 mm DIN-Schiene
• Montagehöhe: ≤ 2000 m
• Gewicht: Ca. 76 g
