Allgemeine Beschreibung

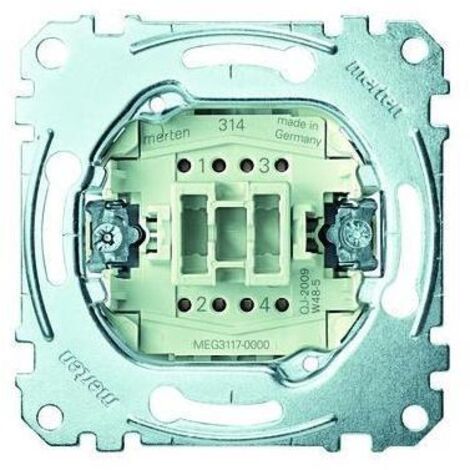

Der Merten Kreuzschalter-Einsatz MEG3117-0000 ist ein 1-poliger Kreuzschalter mit einer Nennspannung von 250 V und einem Bemessungsstrom von 10 A. Er lässt sich dank der Krallenbefestigung und Schnellgewindeschrauben leicht und schnell installieren. Die versenkbaren Krallen sind mit einer Rückstellfeder ausgestattet, und der hochglanzverzinkte Tragring ist zur Kralle hin isoliert. Die Mess- und Prüfkontakte sind frontseitig montiert und können genutzt werden, ohne den Schalter zu demontieren.Technische daten
- Schaltungsart: Kreuzschalter
- Bedienungsart: Wippe/Taste
- Zusammenstellung: Basiselement
- Anzahl Betätigungswippen: 1
- Montageart: Unterputz
- Befestigungsart: Krallen-/Schraubbefestigung
- Montageplatte: Ja
- Werkstoff: Sonstige
- Halogenfrei: Ja
- Oberfläche: Matt
- Schutzart: IP20
- Nennspannung: 250 V
- Bemessungsstrom: 10 A
- Schaltstrom für Leuchtstofflampen: 10 AX
- Gerätetiefe: 37 mm
- Einbautiefe: 28 mm
- Breite: 73 mm
- Höhe: 73 mm
Kompatibilität und Zubehör
- Zu komplettieren mit Wippen für Schalter/Taster System M
Installation
- Einbau erfolgt unterputz
- Verbindung über steckbare Klemmen
- Verwendung von Schnellgewindeschrauben für die Krallenbefestigung
Anwendung
- Geeignet für Beleuchtungsanwendungen
- Schalterfunktion: Zwischen
