UPA USB Full Set Programmer ECU Tool V1.3 mit Adaptern A und B

Funktionen:

1. Beschreibung: Der Programmierer ist ein komplettes Set mit allen Adaptern. Das Hauptgerät kann direkt oder über ein optionales 1:1 DB9-Verlängerungskabel (Stecker/Buchse) an den UPA USB-Seriell-Programmierer angeschlossen werden.
2. Breite Anwendung: Er ist mit einem 40-poligen ZIF-Sockel für alle schmalen und breiten DIP- oder DIL-Geräte sowie einem 16-poligen 150mil SOIC-Sockel ausgestattet, um die gängigsten Geräte abzudecken.
3. Komfortabel: Die Gerätekonfiguration erfolgt über spezielle Konfigurationsschlüssel, die die Arbeit im Vergleich zur manuellen Aufwärtsverdrahtung bequemer und sicherer machen.
4. Funktion: Unterstützt OBDII-Diagnose, Codelesen, Codelöschen, Datenstrom, Versionsnummernprüfung, VIN-Codelesen und -schreiben sowie systemweite Diagnose.
5. Bedienung: Einfach zu bedienen, schließen Sie einfach das Motherboard direkt an den UPA-Programmierer an. Ein komplettes Zubehörset ist im Lieferumfang enthalten.

Spezifikationen:

Artikeltyp: UPA USB-Komplettset-Programmierer
Material: ABS
Sprache: Englisch
Hardwareversion: V2014
Softwareversion: V1.3
Funktion: Unterstützt OBDII-Diagnose, Codelesen, Codelöschen, Datenstrom, Versionsnummernprüfung, Lesen und Schreiben von VIN-Codes und umfassende Systemdiagnose. Unterstützt das Zurücksetzen der Serviceleuchte, Drosselklappenanpassung, elektronisches Zurücksetzen, Zurücksetzen der Reifendruck-Warnleuchte, Zurücksetzen der Zahnriemen-Serviceleuchte, Zurücksetzen der elektronischen Lenkung und andere Funktionen.
Beschreibung des USB-Programmierers:
Der Programmierer ist ein Komplettset mit allen Kabeln.
Er ist mit einem 40-poligen ZIF-Sockel für alle schmalen und breiten DIP- oder DIL-Geräte sowie einem 16-poligen SOIC ZIF-Sockel (150mil, schmal) ausgestattet, um die am häufigsten verwendeten Geräte abzudecken.
Die Gerätekonfiguration erfolgt über spezielle Konfigurationsschlüssel, die die Arbeit im Vergleich zu Kabelbindern aller alten Sockel bequemer und sicherer machen.
Das Hauptgerät verfügt außerdem über einen 10-poligen ISP-Anschluss, an den die mitgelieferten ISP-Adapter über ein Standard-1:1-Flachbandkabel (im Lieferumfang enthalten) angeschlossen werden können. Die mitgelieferten PLCC-ISP-Adapter werden direkt auf den gelöteten Chip des Zielgeräts gesetzt, was die Arbeit im Vergleich zum Löten oder zum manuellen Verbinden mit Clips bequemer und sicherer macht. (Die Stromversorgung von UUSP zum ISP-Ziel kann durch einen Jumper neben dem 10-poligen ISP-Anschluss aktiviert oder deaktiviert werden.)
Update-Informationen:
Unterstützung für MC9S12HY64 HA32 hinzugefügt
Unterstützung für seriellen Flash-Speicher hinzugefügt: A25L512/010/020/040/080/016/032, SST25VF512A/010A/020B/040B/080B/016B/032B, S25FL004A/008A/016A/032A/064A
Unterstützung für 24c1024, 24c1025 hinzugefügt
Foto-Collapse-Datenspeicher 16f913-7/946 12F629/675 hinzugefügt
Skriptfunktion GetPage hinzugefügt
Skriptfunktion autobaudratevice hinzugefügt (Nur HC08-Geräte)
Skriptfunktion GetProgrammerFrameChildCtrl(AchildCtrlName: String): TControl hinzugefügt
Skriptfunktion Enable PicMemoryAreas (Avrogram boolean; hinzugefügt)
Fehler mit den Skriptfunktionen ProgramDevice, ReadDevice... bei Verwendung mit Fotos behoben
Fehler mit Sethc08SecurityBytes (Secbytes: String) behoben
Fehler beim Lesen von 68HC11 behoben, wenn der Oszillator nicht auf Auto eingestellt ist
EEPROMS
Schließen Sie die Hauptplatine einfach direkt oder über ein DB9-Verlängerungskabel (Stecker/Buchse, 1:1) an den UPA-Programmierer an. Stecken Sie den richtigen Konfigurationsschlüssel in den Steckplatz auf der Hauptplatine und beginnen Sie mit der Programmierung über den ZIF- oder SOIC-Sockel. Sie können auch den 10-poligen auf 10-poligen DIL-Header verwenden, ihn in den ZIF-Sockel stecken und von dort aus einen Clip oder SOIC-Clips für die ISP-Verwendung anschließen.
Für MCU
Wählen Sie den gewünschten Adapter, schließen Sie das Flachbandkabel an den Adapter (Pin 1 ist immer gekennzeichnet, sowohl auf dem Kabel als auch auf dem Adapter) und an den Hauptadapter des ISP-Anschlusses der Hauptplatine an. Wählen Sie die VCC-Stromquelle mit dem Jumper auf der Hauptplatine neben dem ISP-Anschluss (EIN = Ziel von UPA versorgt, AUS = Ziel erhält eigene Versorgung). Schieben Sie den Adapter auf den MCU PLCC, der auf der Zielplatine verlötet ist. (Kein Löten, kein Pin-Review, kein Pin-Zählen – das spart viel Zeit und Mühe und ermöglicht Ihnen, schneller, genauer und einfacher zu arbeiten.)

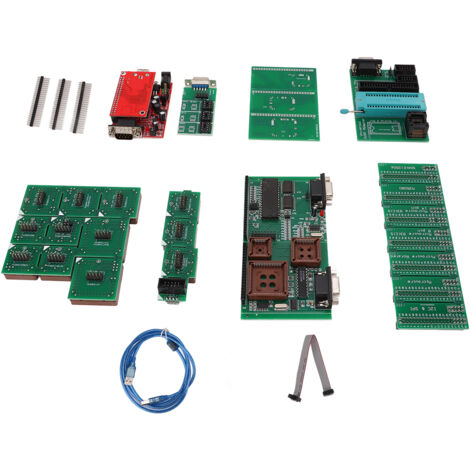

Lieferumfang:

1 Satz Programmiertools
