UPA-USB Steuergeräteprogrammiergerät und OBD2-Kfz-Diagnosescanner

Willkommen in unserem Shop!

Entdecken Sie unseren umfassenden Steuergeräte-Programmierer, entwickelt für die professionelle Fahrzeugdiagnose und -programmierung. Dieses vielseitige Werkzeug unterstützt eine breite Palette an wichtigen Funktionen und vereint viele gängige Servicearbeiten in einem robusten Gerät.

**Hauptfunktionen:** *

Vollständige OBDII-Diagnose. *

Fehlercodes lesen und löschen. *

Live-Datenvisualisierung. *

Versionsnummernprüfung. *

VIN-Codes lesen und schreiben. *

Vollständige Systemdiagnose. *

Serviceanzeige zurücksetzen. *

Drosselklappenanpassung. *

Service der elektronischen Bremsbeläge zurücksetzen. *

Reifendruckkontrollsystem (TPMS) zurücksetzen. *

Serviceanzeige für den Zahnriemen zurücksetzen. *

Elektronische Servolenkungskalibrierung zurücksetzen.

**Produktdetails:** Das Programmiergerät ist aus robustem ABS-Material gefertigt. Es ist kompatibel mit der Hardwareversion V2014 und der Softwareversion V1.3. Die Softwareoberfläche ist in Englisch.

Das UPA-USB-Kit ist vollständig und enthält alle notwendigen Teile für den sofortigen Einsatz. Die Hauptplatine kann direkt an einen Computer oder über ein optionales DB9-Verlängerungskabel angeschlossen werden. Sie ist ausgestattet mit: *

Einem universellen 40-poligen ZIF-Sockel für DIP/DIL-Chips. *

Einem dedizierten 16-poligen ZIF-Sockel für gängige SMD-Bauteile (SOIC). *

Einem 10-poligen ISP-Anschluss zur Verwendung mit den mitgelieferten ISP-Adaptern (In-System Programming).

Die Einrichtung wird durch spezielle Tasten vereinfacht, wodurch die Bedienung sicherer und komfortabler als bei manueller Verkabelung ist. Die mitgelieferten PLCC-ISP-Adapter ermöglichen den direkten Anschluss von auf einer Leiterplatte verlöteten Chips. Dadurch entfällt das Löten oder die Verwendung unzuverlässiger Klemmverbindungen. Ein Jumper neben dem ISP-Anschluss ermöglicht die Steuerung der Stromversorgung des Zielgeräts durch den Programmer.

**Highlights des Software-Updates V1.3:** *

Unterstützung für neue MCU-Modelle (MC9S12HY64/HA32) und serielle Flash-Speicherchips (Serien A25L, SST25VF und S25FL) hinzugefügt. *

Unterstützung für EEPROMs der Baureihen 24C1024 und 24C1025 hinzugefügt. *

Neue Skriptfunktionen für verbesserte Automatisierung und Steuerung.*

Fehlerbehebungen für höhere Zuverlässigkeit beim Programmieren von PIC-Mikrocontrollern, Setzen von Sicherheitsbytes auf HC08-Chips und Lesen von 68HC11-Geräten.*

Anwendungssoftware und USB-Treiber sind jetzt digital signiert für erhöhte Sicherheit.

**Anwendungsbeispiele:** *

**Für EEPROMs:** Verbinden Sie das Motherboard mit dem Programmiergerät, stecken Sie den korrekten Konfigurationsschlüssel ein und programmieren Sie den Chip über den ZIF- oder SOIC-Sockel. Sie können auch den mitgelieferten Adapter im ZIF-Sockel verwenden, um eine SOIC-Klemme für die In-Circuit-Programmierung anzuschließen.*

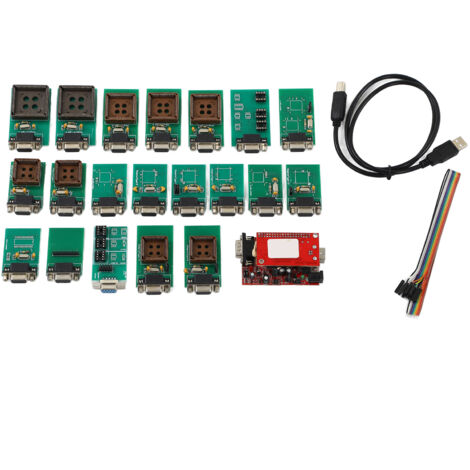

**Für Motorola-Mikrocontroller:** Verbinden Sie den ausgewählten PLCC-Adapter mit dem 10-poligen ISP-Anschluss des Motherboards mithilfe des Flachbandkabels (Pin 1 ausrichten). Setzen Sie den Jumper für die Stromversorgung und schieben Sie den Adapter einfach auf den auf die Zielplatine gelöteten PLCC-Chip. Diese Methode erfordert weder Löten noch eine komplizierte Pin-Identifizierung. Mit diesem umfassenden Adapterset statten Sie Ihre Werkstatt aus und erhalten eine leistungsstarke und effiziente Programmierlösung. **Lieferumfang:** * 1 x UPA-Hauptplatine * 20 x Leiterplattenadapter * 1 x USB-Datenkabel * 1 x Verdrahtungssatz * 1 x Software-CD
