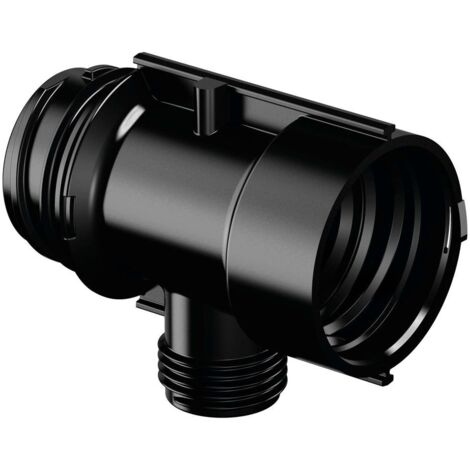

Uponor Aqua Plus Verteilersegment PPM, 1" , 1xG 1/2" MT, c/c50mm

Uponor Aqua Plus Verteilersegment PPM, 1" , 1xG 1/2" MT, c/c50mm

Der Uponor Aqua Plus Verteilersegment PPM ist ein robuster Kunststoffverteiler aus Polyphenylsulfon (PPSU) der Serie Aqua PLUS. Er ist speziell für Trinkwasserinstallationen sowie Heizen- und Kühlenanwendungen konzipiert. Mit einem Hauptanschluss von 1 Zoll und einem Abzweig von 1/2 Zoll, sowie einem Anschlussabstand von 50 mm, bietet er eine zuverlässige Lösung für die Verteilung von Medien bei einem maximalen Dauerbetriebsdruck von 10 bar und Temperaturen von bis zu 70 °C für Trinkwasser und 80 °C für Heizung.

Aus welchem Material besteht der Verteiler und wie ist er aufgebaut?

Das Verteilersegment besteht aus hochwertigem Polyphenylsulfon (PPSU), einem Kunststoff, der für seine Beständigkeit und Langlebigkeit bekannt ist. Die O-Ringe sind aus EPDM gefertigt, was eine sichere und dichte Verbindung ermöglicht. Das Segment ist als einfacher Durchgang mit geraden Abzweigen ausgeführt. Die seitlichen Anschlüsse verfügen über ein 1 Zoll Spezialgewinde, das eine werkzeuglose Verbindung durch eine 180-Grad-Drehung ermöglicht. Die Abzweigungen sind mit einem Außengewinde zylindrisch BSPP (ISO 228-1) und einem Nenndurchmesser von 1/2 Zoll (15 mm) ausgestattet. Der Anschlussabstand zwischen den Abzweigungen beträgt 50 mm.

Für welche Anwendungen ist der Verteiler geeignet und welche Temperaturen sind zulässig?

Der Uponor Aqua Plus Verteilersegment PPM ist vielseitig einsetzbar für Trinkwasserinstallationen sowie Heizen- und Kühlenanwendungen.
Für den Einsatz mit Trinkwasser ist eine maximale Dauerbetriebstemperatur von 0 °C bis 70 °C bei einem maximalen Dauerbetriebsdruck von 10 bar zulässig. Kurzzeitige Störfalltemperaturen von bis zu 95 °C sind für maximal 100 Stunden Betriebsdauer möglich.
Im Bereich der Heizungsanwendungen ist eine maximale Dauerbetriebstemperatur von 80 °C bei einem maximalen Dauerbetriebsdruck von 10 bar vorgesehen. Hier sind kurzzeitige Störfalltemperaturen von bis zu 100 °C für maximal 100 Stunden Betriebsdauer möglich.
Der Verteiler ist für Leitungswasser geeignet, jedoch nicht für Glykol oder Pressluft.

Welche Rohrsysteme können angeschlossen werden?

Mit den für den Verteiler verfügbaren Adaptern ist es möglich, Uponor PE-Xa Rohre oder Uponor Verbundrohre in verschiedenen Dimensionen anzuschließen. Das System ist als systemgebunden gekennzeichnet, was eine optimale Integration in bestehende Uponor-Installationen ermöglicht.

Technische Daten

• Werkstoff: Polyphenylsulfon (PPSU)
• Anzahl der Abzweige: 1
• Form: Durchgang mit geraden Abzweigen
• Nenndurchmesser Anschluss 1: 1 Zoll (25 mm)
• Nenndurchmesser Abzweigungen: 1/2 Zoll (15 mm)
• Abstand zwischen Abzweigungen: 50 mm
• Druckstufe: PN 10 (10 bar)
• Max. Mediumtemperatur Trinkwasser (Dauerbetrieb): 70 °C
• Max. Mediumtemperatur Heizung (Dauerbetrieb): 80 °C
• Anschluss Abzweigungen: Außengewinde zylindrisch BSPP (ISO 228-1)

Der Uponor Aqua Plus Verteilersegment PPM aus robustem PPSU ist eine zuverlässige Komponente für moderne Installationssysteme. Er ermöglicht den Einsatz in Trinkwasser-, Heiz- und Kühlanwendungen bei einem maximalen Dauerbetriebsdruck von 10 bar und Temperaturen von bis zu 70 °C für Trinkwasser und 80 °C für Heizung. Die flexible Anschlussmöglichkeit für verschiedene Rohrsysteme und die einfache Montage machen ihn zu einer praktischen Wahl.

Produktspezifikation

• Hersteller-Serie: Aqua PLUS
• Hersteller-Warengruppe: Flexible Rohrsysteme
• Hersteller-Produktgruppe: Uponor Q&E
• Hersteller-Artikelnummer: 1047997
• Ausführung: einfach
• Form: Durchgang mit geraden Abzweigen
• Mit Entlüftung: nein
• Werkstoffgüte: Polyphenylensulfon (PPSU)
• Werkstoff: Kunststoff
• Geeignet für Glykol: nein
• Anzahl der Abzweige: 1
• Länge Verteiler: 66,5
• Anzahl der Verzweigungsrichtungen: 1
• Unterschiedliche Abstände zwischen Abzweigungen: nein
• Druckstufe Artikel: PN 10
• Max. Mediumtemperatur (Dauerbetrieb): 70
• Nenndurchmesser Anschluss 2: 1 Zoll (25)
• Geeignet für Pressluft: nein
• Anschluss Abzweigungen: Außengewinde zylindrisch BSPP (ISO 228-1)
• Mit Isolierung: nein
• Geeignet für Leitungswasser: ja
• Geeignet für Heizungswasser: nein
• Mit Wandbefestigungsbügel: nein
• Nenndurchmesser Abzweigungen: 1/2 Zoll (15)
• Abstand zwischen den Abzweigungen: 50
• Mit Füßen: nein
• Mit Füll-/Entleerungshahn: nein
• Nenndurchmesser Anschluss 1: 1 Zoll (25)
• Geeignet für Kühlwasser: nein
• Systemgebunden: ja
