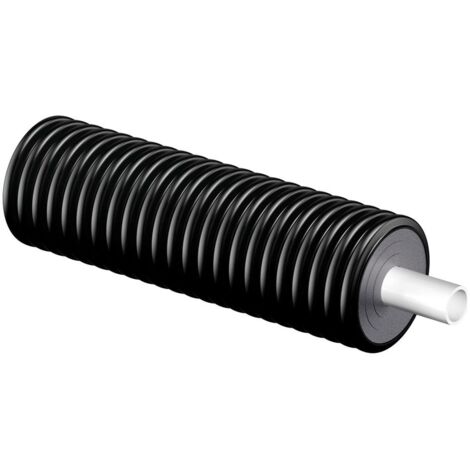

Uponor Ecoflex Varia Single Kunststoff-Rohrleitungssystem 75x6,8/175mm

Uponor Ecoflex Varia Single Kunststoff-Rohrleitungssystem 75x6,8/175mm

Das Uponor Ecoflex Varia Single Kunststoff-Rohrleitungssystem 75x6,8/175mm ist ein flexibles, vorgedämmtes und selbstkompensierendes System aus der Ecoflex Varia Serie von Uponor. Es wurde speziell für die Erdverlegung entwickelt und dient dem effizienten Transport von Heiz- oder Kühlwasser. Dieses System zeichnet sich durch seine Robustheit und Langlebigkeit aus, unterstützt durch ein sauerstoffdiffusionsdichtes Mediumrohr und eine hohe Beständigkeit gegenüber Temperatur und Druck.

Wie ist das Uponor Ecoflex Varia Single System aufgebaut?

Das Rohrleitungssystem besteht aus einem Mediumrohr aus vernetztem Polyethylen (PE-Xa) gemäß DIN EN ISO 15875, das naturfarben ist und eine Wandstärke von 6,8 mm bei einem Durchmesser von 75 mm aufweist. Dieses Innenrohr ist sauerstoffdiffusionsdicht gemäß DIN EN 15632 und DIN 4726, was Korrosion verhindert. Umgeben ist das Mediumrohr von einem mehrlagigen, alterungsbeständigen und dauerelastischen Dämmstoff aus geschlossenzelligem PEX-Schaum. Das äußere Mantelrohr besteht aus korrugiertem Polyethylen (PE-HD) in Schwarz mit einem Außendurchmesser von 175 mm.

Welche technischen Merkmale bietet die Rohrleitung?

Das System ist gemäß DIN EN 15632 produziert und für eine maximale Mediumtemperatur von 95 °C (kurzzeitig) sowie 80 °C im Dauerbetrieb ausgelegt. Der maximale Arbeitsdruck beträgt 6 bar bei 20 °C. Die Dämmung weist eine Wasseraufnahme von weniger als 1 % vol. gemäß DIN EN 15632 und EN 489 auf und besitzt einen Wärmeleitkoeffizienten von 0,04 W/mK. Das Rohrleitungssystem ist korrosions- und verrottungsfrei und bietet eine statische Nachweisführung bei Erd- und Verkehrslasten bis 60 Tonnen (SLW 60) nach ATV-DVWK-A127. Der Mindestbiegeradius liegt bei 600 mm.

Für welche Anwendungen ist das System geeignet?

Das Uponor Ecoflex Varia Single Rohrleitungssystem ist ideal für die Nahwärmeversorgung und den Transport von Heiz- oder Kühlwasser in der Erdverlegung. Seine flexible und selbstkompensierende Bauweise erleichtert die Installation. Die CSTB Systemzertifizierung bestätigt die hohe Qualität und Zuverlässigkeit des Systems für langlebige und sichere Anwendungen in der Haustechnik.

Technische Daten

• Mediumrohr Durchmesser: 75 mm
• Wandstärke Innenrohr: 6,8 mm
• Außendurchmesser Mantelrohr: 175 mm
• Material Innenrohr: vernetztes Polyethylen (PE-Xa)
• Material Mantelrohr: korrugiertes Polyethylen (PE-HD)
• Isoliermaterial: geschlossenzelliger PEX-Schaum
• Standard Dimension Ratio (SDR): 11
• Max. Mediumtemperatur (kurzzeitig): 95 °C
• Max. Mediumtemperatur (Dauerbetrieb): 80 °C
• Max. Arbeitsdruck bei 20 °C: 6 bar
• Wärmeleitkoeffizient: 0,04 W/mK
• Min. Biegeradius: 600 mm

Das Uponor Ecoflex Varia Single Kunststoff-Rohrleitungssystem bietet eine zuverlässige und effiziente Lösung für die Nahwärmeversorgung und den Transport von Heiz- oder Kühlwasser. Mit seinem robusten PE-Xa Mediumrohr, einer maximalen Mediumtemperatur von 95 °C und einem Arbeitsdruck von 6 bar ist es für anspruchsvolle Anwendungen in der Erdverlegung konzipiert. Die hochwertige PEX-Schaum-Dämmung und das korrugierte PE-HD Mantelrohr tragen zur Langlebigkeit und Effizienz des Systems bei.

Produktspezifikation

• Hersteller-Serie: Ecoflex Varia
• Hersteller-Warengruppe: Nahwärmeversorgung
• Hersteller-Produktgruppe: Uponor Ecoflex Varia
• Hersteller-Artikelnummer: 1018235
• Isoliermaterial: Polyethylen (PE)
• Standard Dimension Ratio (SDR): 11
• Farbe Mantelrohr: schwarz
• Mit Heizband: nein
• Max. Mediumtemperatur (kurzzeitig): 95
• Werkstoff des Mantelrohrs: HDPE
• Wärmeleitkoeffizient: 0,04
• Max. Mediumtemperatur (Dauerbetrieb): 80
• Min. Biegeradius: 600
• Mit Mantelrohr: ja
• Äußerer Durchmesser Mantelrohr: 175
• Material Innenrohr: PE-Xa
• Diffusionsdicht: ja
• Max. Arbeitsdruck bei 20 °C: 6
• Wanddicke Innenrohr: 6,8
• Farbe Innenrohr: weiß
• Anzahl der Innenrohre: 1
• Durchmesser Innenrohr: 75
