Allgemeine Beschreibung

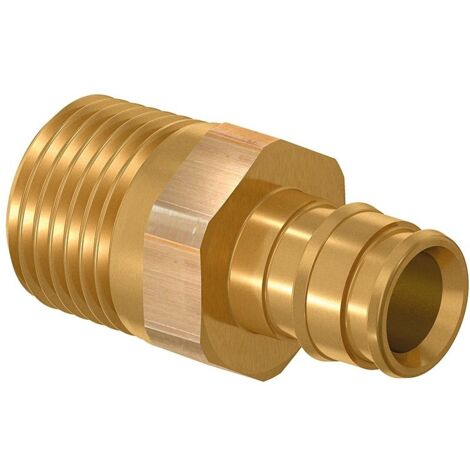

Der Uponor Q&E Übergangsnippel PL/DR 40-R1 1/4'MT ist ein hochwertiges Verbindungselement aus korrosionsbeständigem Messing, das nach DIN EN ISO 6509 entzinkungsbeständig ist. Er ermöglicht die Verbindung von Uponor Q&E-Verbindungstechnik auf kegeligem R-Außengewinde nach DIN EN 10226-1 und ist ideal zum Eindichten geeignet. Bitte beachten Sie, dass die Q&E Ringe separat bestellt werden müssen.Technische daten
- Material: Messing, entzinkungsbeständig (DZR)
- Max. zulässige Dauerbetriebstemperatur: 0 °C bis 70 °C
- Max. Dauerbetriebsdruck: 10 bar
- Max. kurzzeitige Störfalltemperatur: 95 °C für max. 100 Std.
- Max. Betriebstemperatur für Heizung: 90 °C
- Max. Störfalltemperatur für Heizung: 100 °C für max. 100 Std.
- Länge: 73,2 mm
- Länge Anschluss 1: 48,05 mm
- Länge Anschluss 2: 25,15 mm
- Rohraußendurchmesser Anschluss 1: 40 mm
- Nenndurchmesser Anschluss 2: 1 1/4 Zoll (32 mm)
- Arbeitslänge Anschluss 1: 6,05 mm
- Arbeitslänge Anschluss 2: 6,05 mm
- Max. Arbeitsdruck bei 20 °C: 10 bar
Kompatibilität und Zubehör
- Q&E Fittings und Sicherungsringe für Uponor PE-Xa Rohre
- Q&E Ringe müssen separat bestellt werden
Installation
- Verbindungstechnik auf Außengewinde nach DIN EN 10226-1
- Geeignet für die Verwendung in Trinkwasser- und Heizungsanwendungen
Anwendung
- Einsatzbereich für Trinkwasser: Max. 10 bar bei 0 °C bis 70 °C
- Einsatzbereich für Heizung: Anwendungsklasse 4 und 5 / 6 bar, Berechnungstemperatur: 80 °C
Weitere Informationen
- KIWA-Prüfsiegel: ja
- Gastec QA Prüfung: nein
