Allgemeine Beschreibung

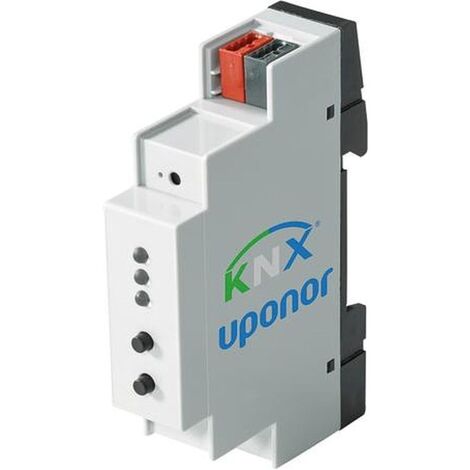

Das Uponor Smatrix Base-PRO-Gateway-Modul R-147 KNX ist eine Schnittstelle zwischen dem Smatrix Base-PRO-System und dem KNX-Bus. Es ermöglicht den Austausch verschiedener Daten zwischen dem Base PRO-System und einem KNX-System und kann entweder mit Uponor Raumfühlern oder bauseitigen KNX-Raumthermostaten verwendet werden.Technische daten
- Stromversorgung: 230 VAC (+ 10 % / - 15 %) 50/60 Hz
- Maximaler Verbrauch: 45 W
- Betriebstemperatur: 0 °C bis +45 °C
- Lagertemperatur: -20 °C bis +70 °C
- Interne Sicherung: T5 F3.15AL 250 V, 5x20 3,15A flink
- Anschlussklemmen für Systembus-Verbindung: 0,2 mm² bis 1,5 mm²
- Schutzklasse: IP20
- Farbe: Grau RAL 7015
Kompatibilität und Zubehör
- Kompatibel mit Uponor Base Thermostaten und KNX-Thermostaten
- Lieferumfang: Smatrix Base PRO KNX Schnittstelle R-147 KNX, Montagematerial (Schrauben und Dübel), Smatrix Basis PRO KNX Quick Guide
Anwendung
Das KNX-Gateway unterstützt folgende Funktionen:- Übertragung der Raumtemperatur von Uponor Base Thermostaten oder KNX-Thermostaten
- Übertragung des Raumsollwertes von Uponor Base Thermostaten oder KNX-Thermostaten
- Übertragung des Feuchtewertes (RH) von Uponor Base Thermostaten oder KNX-Thermostaten
- Übertragung der Bodentemperaturen von Uponor Base Thermostaten oder KNX-Thermostaten
- Übertragung des Status von Stellantrieben
- Übertragung der Schaltstellung Eco oder Normal vom Base PRO-System oder dem KNX-System
- Übertragung des Schaltstatus von Pumpen und Kesselrelaisen
- Übertragung der Schaltstellung Heizen/Kühlen
- ETS-Konfigurationstool für Aufbau des Systems
- Übertragung der Heiz-/Kühlkurven Einstellungen (Move PRO)
