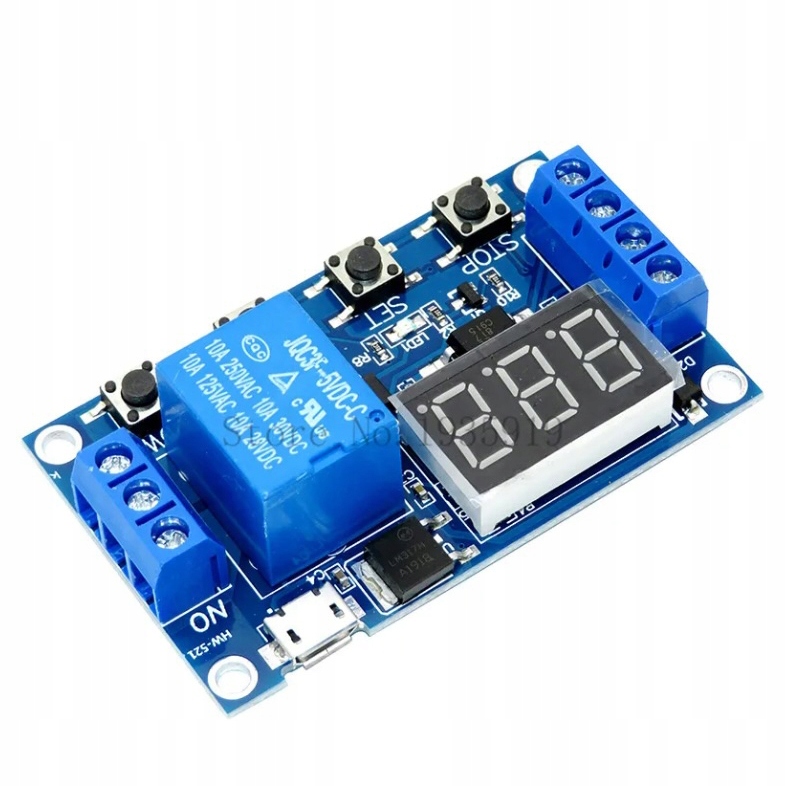

USB-C-Zeitrelaismodul

Zeitrelaismodul USB-C

✅ Stromversorgung: 6V - 20 V oder USB-C 5,0 V (bei Spannungen über 20 V einen Abwärtswandler wie z. B. LM2596 verwenden und die Spannung auf 8–10 V einstellen)

✅ Trigger: 3,8 V – 20 V

✅ Zeitbereich: 0–999 Minuten

✅ Betriebstemperatur: -40 °C bis 85 °C

✅ Abmessungen: 62 mm × 38 mm × 19 mm

✅ Relais: 10 A, 230 V AC / 30 V DC

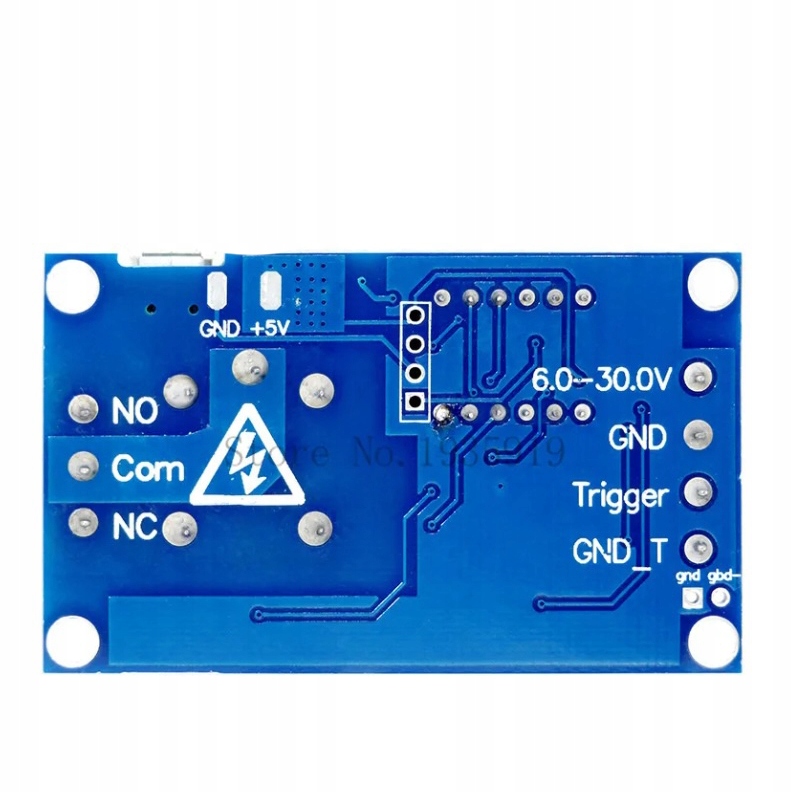

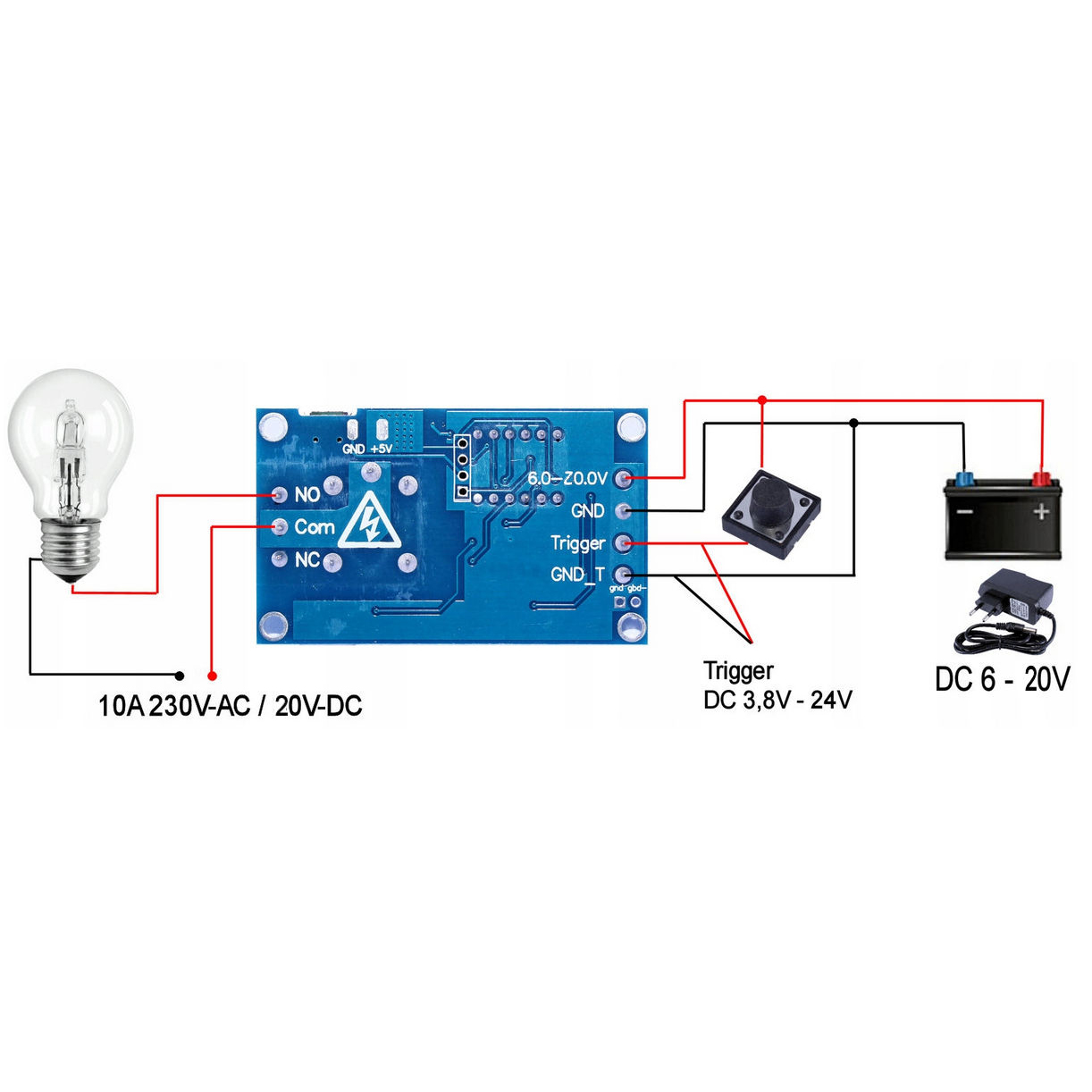

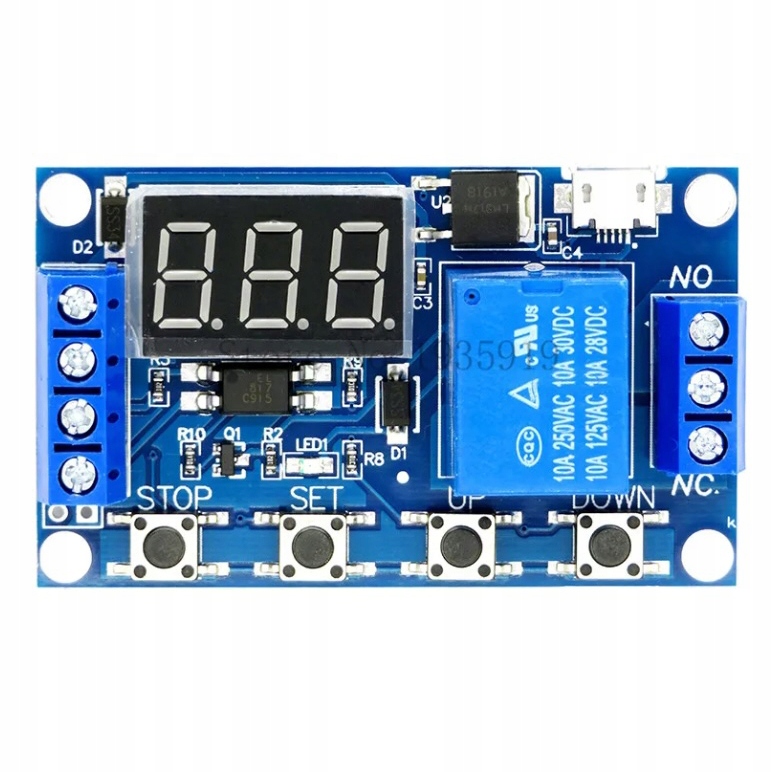

✅ Tasten:

• STOP: Relais ein-/ausschalten (Countdown läuft – Relais aus)
• SET (langes Drücken): Funktion auswählen und zum Menü wechseln Attribute
• SET (kurzer Druck): zeigt die Funktionsattribute an

✅ Programmiervorgang:

1. Drücken Sie die STOP-Taste und wählen Sie die Option EIN.
2. Warten Sie, bis 000 im Display erscheint.
3. Halten Sie SET gedrückt -> Wählen Sie das Programm mit den AUF-/AB-Tasten.
4. Drücken Sie SET kurz -> OP blinkt im Display -> 000 -> Geben Sie die Dauer des Attributs mit den AUF-/AB-Tasten ein.
5. Wählen Sie mit der STOP-Taste die Zeiteinheit:

   000 -> Sekunde

   00.0 -> Zehntelsekunde (z. B. 05.5 = 5,5 Sekunden)

   0.0.0 -> Minute (z. B. 0.0.1 = 1 Minute)

6. Halten Sie SET gedrückt -> Nach der Programmnummer, z. B. P1.1, hört auf zu blinken, der Vorgang ist abgeschlossen.

✅ Programmbeschreibung:

• P1.1:Nach Anlegen des Triggersignals schaltet das Relais ein und zählt die in OP eingestellte Zeit herunter. Anschließend schaltet es sich wieder aus.
• P1.2:Wie oben, jedoch startet der Countdown bei 0, wenn das Triggersignal während des Countdowns angelegt wird.
• P1.3:Wie oben, jedoch schaltet das Triggersignal während des Countdowns das Relais aus und setzt den Countdown zurück.
• P-2:Nach Anlegen des Triggersignals läuft der CL-Countdown, dann schaltet sich das Relais ein und der OP-Countdown läuft ab. Anschließend schaltet sich das Relais wieder aus.
• P3.1:Nach Anlegen des Triggersignals schaltet sich das Relais ein und der OP-Countdown läuft ab. Danach schaltet sich das Relais aus und der CL-Countdown läuft ab. Dieser Zyklus wird eine festgelegte Anzahl von Malen wiederholt (LOP = Endlosschleife). Durch Anlegen des Triggersignals während des Countdowns wird das Relais ausgeschaltet und der Countdown zurückgesetzt. Setzt den Countdown zurück.
• P3.2: Nach dem Anlegen der Stromversorgung schaltet sich das Relais automatisch ein und der OP-Countdown startet. Anschließend schaltet sich das Relais aus und der CL-Countdown startet. Dieser Zyklus wird eine festgelegte Anzahl von Malen wiederholt (LOP = Endlosschleife).
• P-4: Nach dem Anlegen des Triggers schaltet sich das Relais ein. Der OP-Countdown startet, sobald der Trigger verschwindet. Wird der Trigger während des Countdowns erneut angelegt, wird der Zähler zurückgesetzt.

✅ Funktion 3.2:Ermöglicht den Betrieb des Moduls ohne Trigger. Wenn das Timer-Modul über den 5V-Micro-USB-Anschluss oder den 6V-20V-Anschluss mit Strom versorgt wird, beginnt es automatisch zu zählen, ohne dass ein Starttrigger erforderlich ist. Diese Funktion ermöglicht eine unendliche oder festgelegte Anzahl von Relais-Schaltzyklen.
