V3-Erweiterungsplatine für CNC-Gravierer und 3D-Drucker mit 3 A4988-Treibern

(19,98€/pc)

~~24,99€~~

10 € Rabatt ab 250 €
mit dem Code

Kaufen Sie für Ihr Unternehmen?

Verhandelte Preise exkl. MwSt. bis zu -20%

Zu einem Pro-Konto wechseln

Verkauft von Privera Shop

Produktinformationen

Beschreibung

Willkommen in unserem Shop!

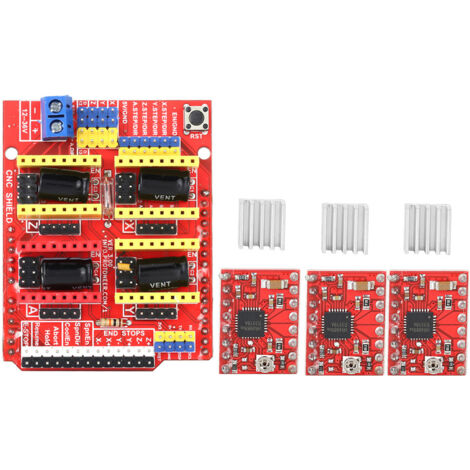

Diese vielseitige Erweiterungsplatine dient als Treiberplatine für Graviermaschinen, 3D-Drucker und ähnliche Anwendungen. Sie wird als Bausatz geliefert und erfordert grundlegende Lötkenntnisse für die Endmontage. Sie erhalten ein komplettes Set bestehend aus 1 CNC V3.0 Erweiterungsplatine, 3 A4988 Treibermodulen und 3 Kühlkörpern.

Die Platine ist kompatibel mit der Open-Source-Firmware GRBL 0.8, die G-Code-Befehle in Schrittmotorsignale umwandelt. Sie verfügt über Pins für PWM und Drehrichtung und unterstützt 4 Achsen (X, Y, Z, A). Für die vierte Achse (A) können Sie die Konfiguration einer anderen Achse duplizieren oder die Pins D12 und D13 mit benutzerdefinierter Firmware verwenden.

Dank des kompakten Designs können Schrittmotoren über 4-polige Steckverbinder oder durch direktes Löten angeschlossen werden.

Detaillierte Spezifikationen:

CNC-Erweiterungsplatine (Version V3.0):

* Versorgungsspannung: DC 12–36 V (Hinweis: Nur der DRV8825-Chip unterstützt bis zu 36 V; bitte berücksichtigen Sie dies bei Ihrer Stromversorgung.)

* Abmessungen der Platine: ca. 68 x 53 mm / 2,7 x 2,1 Zoll

A4988-Treibermodul (3 Stück enthalten):

* Kompatible Logikspannung: 3,3 V und 5 V

* Fünf Mikroschrittmodi: Vollschritt, 1/2, 1/4, 1/8 und 1/16

* Integrierte Schutzfunktionen: Thermische Abschaltung, Querstromschutz, Fehlerschutz, Erdung, Kurzschlussschutz. * Technische Daten: Langsames Stromabfallmodell, automatische Stromabfallmodus-Erkennung/-Auswahl, Dreiphasengleichrichtung und geringer Stromverbrauch. * Abmessungen: ca. 20 x 15 mm / 0,8 x 0,6 Zoll. * Kühlkörper (3 Stück enthalten): * Abmessungen: ca. 8 x 8 mm.

Eigenschaften

Marke
MIXHOME
Menge pro Pack
1
Farbe
Rot
Material
Kunststoff
Gewicht
100 g
Art des 3D-Druckerzubehörs
Ersatzteil für Filter
ManoMano Art.-Nr
ME210915737
MMID
722269445506
Herstellerreferenz
YC0408-YM10735
EAN
1210990005070
