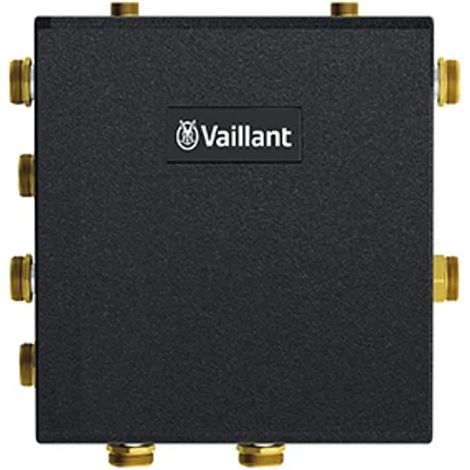

Vaillant Hybrid-Kit flexible Hydraulikeinheit für Luft-Wasser Wärmepumpen bis 12kW, 8000030595

Vaillant Hybrid-Kit flexible Hydraulikeinheit für Luft-Wasser Wärmepumpen bis 12kW, 8000030595

Der Vaillant Hybrid-Kit ist eine flexible Hydraulikeinheit, die für den vereinfachten Aufbau von Hybridsystemen mit Luft-Wasser-Wärmepumpen bis 12 kW konzipiert ist. Er ist kompatibel mit Vaillant aroTHERM plus und aroTHERM Split Wärmepumpen sowie wandhängenden Vaillant eBUS Gas-Brennwertgeräten bis 30 kW Leistung und eignet sich für die Heizungs- und Warmwasserversorgung in Wohn- und Gewerbegebäuden.

Welche Komponenten umfasst das Vaillant Hybrid-Kit?

Das Kit beinhaltet eine Dämmung, ein Mischrohr, ein Überströmventil, ein Rückschlagventil, ein 3-Wege-Umschaltventil, einen Temperatursensor sowie eine tiefenverstellbare Wandhalterung. Die Verrohrung erfolgt bauseits, was eine flexible Anpassung an die jeweilige Installation ermöglicht.

Für welche Anschlüsse ist das Hybrid-Kit ausgelegt?

Es verfügt über Anschlüsse für eine Luft-/Wasser-Wärmepumpe (G 1 1/4), einen Pufferspeicher (G 1 1/4), ein Spitzenlastgerät (G 3/4), einen Warmwasserspeicher (G 1 1/4) sowie einen Abgang für die Wärmeversorgung (G 1 1/4). Die Anschlüsse sind als Außengewinde zylindrisch nach BSPP (ISO 228-1) ausgeführt.

Wie sind Maße und Montage des Hybrid-Kits?

Die Abmessungen betragen ohne Wandhalterung 423 x 405 x 228 mm (H x B x T) und mit Wandhalterung 423 x 405 x 298-338 mm (H x B x T). Die Wandhalterung ist tiefenverstellbar, was eine flexible Anpassung an unterschiedliche Einbausituationen ermöglicht. Die Einheit ist für die Wandmontage vorgesehen und aus Stahl gefertigt.

Welche technischen Funktionen bietet das Hybrid-Kit?

Die Temperaturregelung erfolgt elektrisch mit einem Einstellbereich von 7 bis 80 °C. Das Kit ist für Heizen und Kühlen geeignet und verfügt über einen eingebauten Differenzdruckregler sowie ein 3-Wege-Umschaltventil. Eine witterungsabhängige Regelung ist integriert. Weitere Komponenten wie automatische Entlüftung, Absperrventile oder Sicherheitsventile sind nicht enthalten.

Technische Daten

• Leistung: 3,5 bis 30 kW
• Maximaler Arbeitsdruck: 3 bar
• Einstellbereich Temperatur: 7 bis 80 °C
• Kvs-Wert: 7
• Nenndurchmesser primär und sekundär: 1 1/4 Zoll (32 mm)
• Anschlüsse: Außengewinde zylindrisch BSPP (ISO 228-1)
• Material Armaturen und Verrohrung: Stahl
• Bauhöhe: 423 mm
• Baubreite: 405 mm
• Bautiefe: 228 mm (ohne Wandhalterung), 298-338 mm (mit Wandhalterung)
• Montage: Wandaufstellung mit tiefenverstellbarer Wandhalterung

Das Vaillant Hybrid-Kit bietet eine flexible und umfassende Lösung für den Aufbau von Hybridsystemen mit Luft-Wasser-Wärmepumpen und Gas-Brennwertgeräten. Mit seiner elektrischen Temperaturregelung, den vielfältigen Anschlüssen und der robusten Bauweise unterstützt es eine effiziente und anpassungsfähige Wärmeversorgung in Wohn- und Gewerbegebäuden.

Produktspezifikation

• Hersteller-Warengruppe: Wandgeräte + Kessel
• Hersteller-Produktgruppe: Installationszubehör
• Hersteller-Artikelnummer: 8000030595
• Baulänge: 412
• Bauhöhe: 427
• Bautiefe: 338
• Auslaufhahn: nein
• Mit Thermometer: nein
• Mit Sicherheitsventil: nein
• Mit Manometer: nein
• Mit Servomotor: nein
• Mit Anschluss Ausdehnungsgefäß: nein
• Leistung: 3,5 - 30
• Ausführung der Temperaturregelung: elektrisch
• Mediumtemperatur: 7 - 80
• Mit Passstück für Wärmezähler: nein
• Mit Wärmezähler: nein
• Nenndurchmesser primär: 1 1/4 Zoll (32)
• Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009): nein
• Mit Pumpenkugelhahn: nein
• Mit Schlammabscheider: ohne
• Mit Magnetitabscheider: ohne
• Automatische Entlüftung: ohne
• Differenzdruckregler: eingebaut
• Mit Außentemperatursensor: nein
• Heizkreisregler: optional
• Verteiler: optional
• Tauchrohr: ohne
• Eingebaute Zirkulationspumpe: nein
• Wandaufstellung: ja
• Max. Arbeitsdruck: 3
• Witterungsabhängige Regelung: ja
• Sekundärer Anschluss: Außengewinde zylindrisch BSPP (ISO 228-1)
• Nenndurchmesser sekundär: 1 1/4 Zoll (32)
• Rohraußendurchmesser sekundär: 41,7
• Mit Dreiwegeventil: ja
• Einstellbereich Temperatur: 7 - 80
• Mit Wandbefestigungsbügel: ja
• Mit Montageset: ja
• Primärer Anschluss: Außengewinde zylindrisch BSPP (ISO 228-1)
• Rohraußendurchmesser primär: 41,7
• Mit Regelventil: nein
• Mit Füßen: nein
• Kvs-Wert: 7
• Mit Absperrventil: nein
• Doppelpumpe: nein
• Werkstoff Armaturen: Stahl
• Werkstoff Verrohrung: Stahl
• Mit thermischer Isolierung: ja
• Geeignet für Servomotoren: nein
• Geeignet für Heizung: ja
• Geeignet für Kühlen: ja
• Mit Rückschlagklappe: ja
