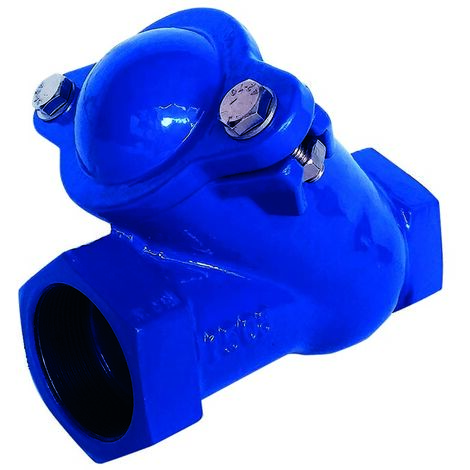

3" Kugelrückschlagventil mit Gewinde

Das 3"-Kugelrückschlagventil ist eine Einwegvorrichtung aus Gusseisen mit einer EPDM-beschichteten Kugel, um einen Rückfluss in Hydrauliksystemen zu verhindern.

Technische Daten:

• Anschluss: 3" Gewinde
• Achsabstand: 248 mm
• Einbau: Horizontal/Vertikal (empfohlen)
• Medium: Wasser, viskose und dichte Flüssigkeiten
• Gehäuse: Gusseisen
• Scheibe: Mit EPDM beschichtete Kugel
• Betriebsdruck: 16 bar
• Nenndruck: PN16
• Betriebstemperatur: -20 °C bis +120 °C
• Typ: Voller Durchgang

Funktionsweise:

Das Ventil lässt den Durchfluss nur in eine Richtung zu. Wenn der Durchfluss stoppt oder sich umzukehren versucht, schließt sich die mit EPDM beschichtete Kugel durch die Schwerkraft und verhindert so den Rückfluss. Die Volldurchgangsbauweise minimiert Druckverluste.

Vorteile:

• Robustes und langlebiges Gehäuse aus Gusseisen
• EPDM-beschichtete Kugel für effektive Dichtheit
• Vollströmung für geringe Druckverluste
• Nenndruck PN16 (16 bar)
• Großer Temperaturbereich -20 °C bis +120 °C
• Inspektionsfähig für einfache Wartung
• Selbstreinigend gegen Ablagerungen
• Geeignet für viskose und dichte Flüssigkeiten

Anwendungen:

Abwasser, industrielle Anwendungen, landwirtschaftliche Anlagen, viskose und dichte Flüssigkeiten, Pumpanlagen, Kanalisationssysteme, Kühlkreisläufe, Pumpenschutz, Rückflussverhinderung.

Einbau:

Vorzugsweise in vertikaler Position mit Durchfluss von unten nach oben installieren (empfohlen). Auch horizontale Installation möglich. Die auf dem Ventilkörper angegebene Durchflussrichtung überprüfen. Sicherstellen, dass das Ventil für Inspektion und Wartung zugänglich ist.

Wartung:

Das Ventil ist zur Kontrolle und Reinigung der Kugel zugänglich. Überprüfen Sie regelmäßig die ordnungsgemäße Funktion und die Dichtheit. Die selbstreinigende Konstruktion reduziert die Bildung von Ablagerungen.

Hinweise:

Die EPDM-Beschichtung der Kugel gewährleistet eine effektive Dichtheit und chemische Beständigkeit. Geeignet für Abwasser, industrielle und landwirtschaftliche Anwendungen sowie für viskose und dichte Flüssigkeiten.
