Allgemeine Beschreibung

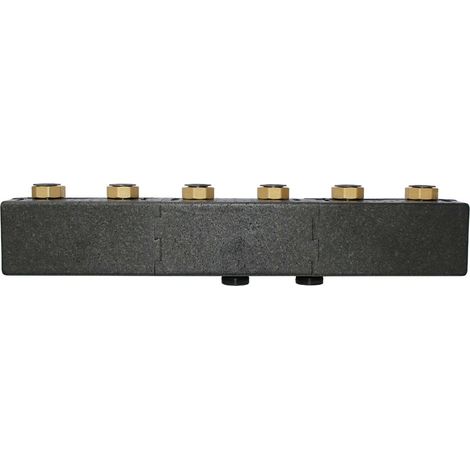

Der Verteilerbalken DN25 ist für den Einsatz in Pumpengruppen von 2 bis 5 fach konzipiert und ermöglicht die Verwaltung von Mehrfach-Heizungszonen. Er besteht aus einem viereckigen Profil und ist mit einer thermischen Isolierung aus schwarzem EPP ausgestattet.Technische daten
- Maximaler Druck: 6 bar
- Maximale Temperatur: 120 °C
- Werkstoff Verteiler: Stahl ST37.1
- Isolierung: EPP 40 g/l
- Nabenabstand der Stutzen: 125 mm
- Vorlaufkammer: Ø 38 (DN40)
- Rücklaufkammer: Ø 38 (DN40)
- Abmessungen für 2 Pumpengruppen: Länge: 505 mm, Breite: 120 mm, Höhe: 120 mm
- Abmessungen für 3 Pumpengruppen: Länge: 755 mm, Breite: 120 mm, Höhe: 120 mm
- Abmessungen für 4 Pumpengruppen: Länge: 1005 mm, Breite: 120 mm, Höhe: 120 mm
- Abmessungen für 5 Pumpengruppen: Länge: 1255 mm, Breite: 120 mm, Höhe: 120 mm
Kompatibilität und Zubehör
- Verteilerbalken mit Isolierung im Lieferumfang enthalten
Installation
- Oberseite: Verschraubungen flachdichtend mit 1 1/2'' Überwurfmutter
- Unterseite: 1 1/2'' AG flachdichtend + Entleerung 3/4'' IG
