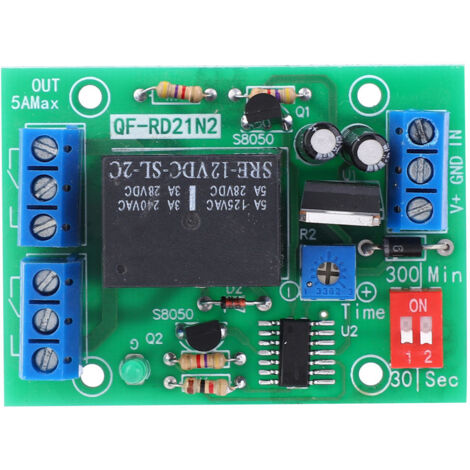

Verzögerungsrelais – 12 V DC, 2 Kanäle, Doppelschaltung

Willkommen in unserem Shop! Dieses Zeitverzögerungsrelais-Modul sorgt für zuverlässiges, verzögertes Abschalten bei Stromausfall. Es arbeitet nach dem Prinzip „Signal an, verzögertes Abschalten bei Signalverlust“. Das Modul verfügt über zwei Ausgangskanäle mit jeweils maximal 5 A Laststrom. Die Verzögerungszeit ist in zwei Bereichen einstellbar: 0–30 oder 0–300 Sekunden, die Zeiteinheit ist zwischen Sekunden und Minuten wählbar. Die Einstellung erfolgt einfach und intuitiv über den Drehwiderstand. Das Modul wird mit einer 12-V-Gleichstromversorgung betrieben (kompatibel mit 10–16 V) und hat einen geringen Stromverbrauch von unter 1,0 W. Der Ausgang ist passiv und besteht aus zwei Relaiskontakten mit Öffner- (NO) und Schließerkontakten (NC). Für einen sicheren und optimalen Betrieb darf der Strom 5 A pro Kanal nicht überschreiten. Der Anschluss ist dank der deutlich gekennzeichneten Klemmen einfach: – V+: An den Pluspol der Stromversorgung anschließen. – GND: An den Minuspol der Stromversorgung anschließen und als Masse für die Signalspannung dienen. - IN: Eingangssignal (niedriger Pegel: unter 1 V, hoher Pegel: über 1,5 V). - NO1 & NO2: Öffnerkontakte für Relais 1 und Relais 2. - NC1 & NC2: Schließerkontakte für Relais 1 und Relais 2. - COM1 & COM2: Gemeinsame Anschlüsse für die Kontakte von Relais 1 und Relais 2.
Wählen Sie den Zeitbereich mit dem Schalter: „30“ für den Bereich 0–30 oder „300“ für den Bereich 0–300. Stellen Sie die genaue Verzögerungszeit mit dem variablen Widerstand ein: gegen den Uhrzeigersinn zum Verringern, im Uhrzeigersinn zum Erhöhen. Mit einem separaten Wahlschalter wählen Sie die Zeiteinheit: Sekunden (s) oder Minuten (min).
Beispiel: So stellen Sie eine Verzögerung von 50 Minuten ein: 1. Stellen Sie den Bereichswahlschalter auf „300“. 2. Stellen Sie den Einheitenwahlschalter auf „Min“. 3. Stellen Sie den variablen Widerstand auf die Position „50“ ein.
Dieses vielseitige Modul eignet sich ideal für zahlreiche Anwendungen, wie z. B. das automatische Schließen von Türen nach einer Verzögerung, die Überwachung von Produktionsunterbrechungen in Fertigungslinien oder die Erkennung von Unterbrechungen in Wasser- oder Luftströmen.
Ihre Bestellung umfasst ein (1) Zeitverzögerungsrelaismodul wie beschrieben.
