Allgemeine Beschreibung

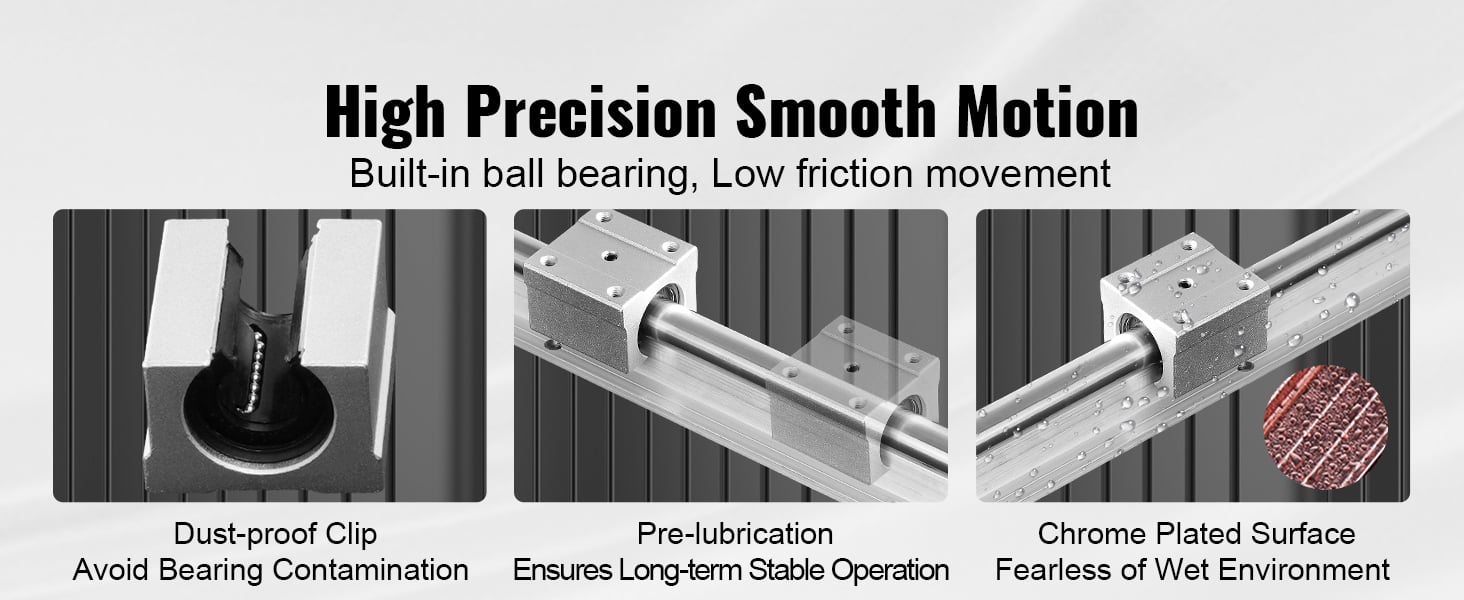

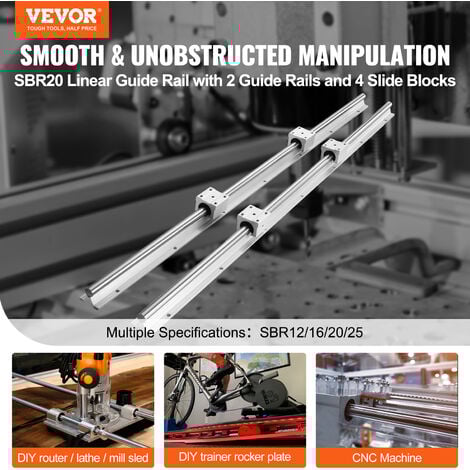

Die hochwertige SBR-Linearführungsschiene von VEVOR umfasst 2 Führungsschienen und 4 Gleitblöcke. Die langlebigen Aluminium-Führungsschienen verfügen über präzise Lochdurchmesser und -abstände, während die SBR-Gleitblöcke Kugellager für eine reibungslose und ungehinderte Bewegung verwenden. Dieses Set ist ideal für hochbelastete Automatisierungsgeräte und Heimwerkerprojekte, wie z.B. CNC-Maschinen, 3D-Drucker und Fräsmaschinen.Technische daten

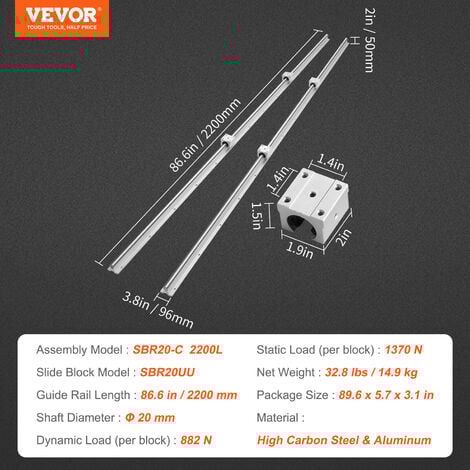

- Artikelmodellnummer: SBR20-C 2200L
- Gleitblock-Modell: SBR20UU
- Führungsschienenlänge: 2200 mm (86,6 Zoll)
- Wellendurchmesser: Φ 20 mm
- Dynamische Belastung (pro Block): 882 N
- Statische Belastung (pro Block): 1370 N
- Material: Kohlenstoffstahl und Aluminium
- Befestigungslochabstand A: 35 mm (1,4 Zoll)
- Befestigungslochabstand B: 35 mm (1,4 Zoll)
- Gleitblockgröße (L x B x H): 50 x 48 x 39 mm (2 x 1,9 x 1,5 Zoll)
- Produktabmessungen (L x B x H): 2200 x 96 x 50 mm (86,6 x 3,8 x 2 Zoll)
- Verpackungsgröße (L x B x H): 2275 x 145 x 80 mm (89,6 x 5,7 x 3,1 Zoll)
- Nettogewicht: 14,9 kg (32,8 lbs)
Kompatibilität und Zubehör
- 2 x SBR20-2200 mm Linearführungsschienen mit Stützen
- 4 x SBR20UU Gleitblöcke
Installation
Der robuste Aluminiumsockel und der Gleitblock verfügen über präzise Montagebohrungen, die eine zuverlässige Installation und Verbindung erleichtern.
Anwendung
Das SBR-Linearschienenset ist vielseitig einsetzbar und eignet sich für:
- Oberfräse/Fräs-/Drehmaschine-Schlitten
- 3D-Drucker
- Lasergravierer
- CNC-Maschinen
- Trainer-Schwenkplatten
