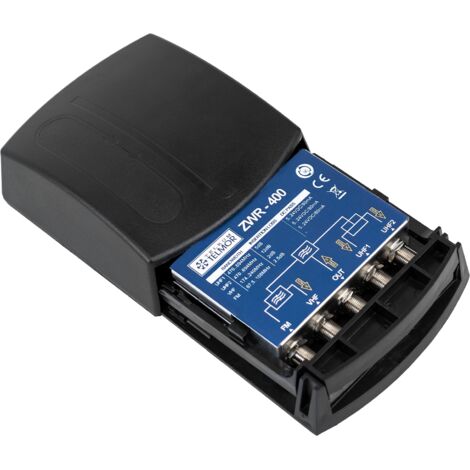

VHF UHF ZWR-400 Telkom Telmor Antennen-Diplexer

Die ZWR-400 ist eine Bandpassweiche mit vier Eingängen (FM, VHF, UHF1 und UHF2) und einem Ausgang. Sie dient zur Kombination von Signalen von VHF- und UHF-Fernsehantennen sowie einer Radioantenne. Frequenzgang: FM: 87,5–108 MHz, VHF: 174–240 MHz, UHF1 und 2: 470–694 MHz. Die ZWR-400 leitet die Versorgungsspannung vom Eingang an die VHF- und UHF-Ausgänge weiter und ermöglicht so den Betrieb von Antennenvorverstärkern. Bei aktiven Antennen wird die Spannung automatisch an die entsprechenden Eingänge weitergeleitet. Bei Anschluss einer passiven Antenne wird die Spannungsübertragung für den entsprechenden Port gesperrt.

Dank seines speziellen, spritzwassergeschützten ABS-Gehäuses kann der Diplexer an einem Antennenmast montiert werden.

Der Diplexer ist eine professionelle Lösung mit integrierter SAW-Filtertechnologie. Diese verhindert, dass GSM/LTE- und 5G-Signale in die Installation eindringen.

Die Verwendung von Filtern an den UHF-Eingängen ermöglicht den Einsatz passiver Antennen, die in einem breiteren UHF-Frequenzbereich arbeiten. Zusätzliche Filter oder Diplexer sind nicht erforderlich.

Der UHF2-Anschluss (mit höherer Dämpfung) ist für Antennen vorgesehen, die stärkere Signale empfangen (Beleuchtung, Sender mit höherer Leistung). Dank dieser Heiminstallation können Signale unterschiedlicher Stärke ohne zusätzliche Dämpfungsglieder oder selektiv abgestimmte Verstärker gesteuert werden.

Diese Lösung ist für SMATV-Anwendungen in Einfamilienhäusern konzipiert. Für größere Installationen empfehlen wir die Verwendung von Kanalverstärkern der WWK-Serie.

Produktcode: ZLA0942

VHF UHF ZWR-400 Telkom Telmor Antennendiplexer

Merkmale:

Betriebsfrequenzbereich: FM: 87,5–108 MHz; VHF: 174–240 MHz; UHF: 470–694 MHz

Unabhängige Spannungsversorgung für die Antenneneingänge VHF, UHF1 und UHF2 mit automatischer Erkennung

• Kompaktes und praktisches Gehäuse
• Inklusive Befestigungsgurt für einen Antennenmast
• Professioneller Diplexer aus polnischer Fertigung
• Technische Daten:
• Betriebsfrequenzbereich:

FM: 87,5–108 MHz

• VHF: 174–240 MHz
• UHF1: 470–694 MHz
• UHF2: 470–694 MHz
• Dämpfung:
• FM: 2,5 dB
• VHF: 2 dB
• UHF1: 5 dB
• UHF2: 12 dB
• DC-Durchleitung: VHF, UHF1, UHF2 – ja (FM – nein)
• Automatische DC-Umschaltung: ja (für VHF, UHF1, UHF2) Produktabmessungen: 87 x 75 x 22 mm; Abmessungen des Mastgehäuses: 128 x 109 x 45 mm; Nettogewicht inklusive Mastgehäuse: 0,3 kg
