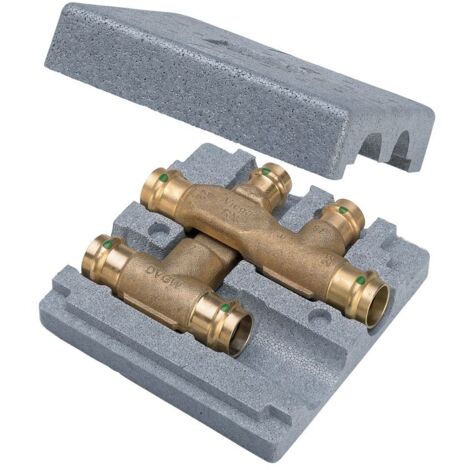

Viega Profipress Sanpress-Kreuzungs-T-Stück, d1 15, d2 15 Rotguss Modell 2249.3, 493325

Viega Profipress Sanpress-Kreuzungs-T-Stück, d1 15, d2 15 Rotguss Modell 2249.3, 493325

Allgemein

Strömungsoptimiertes Pressverbindersystem aus Kupfer (99,9 % Cu-DHP), Rotguss oder Siliziumbronze für Kupferrohre. Pressverbinder zum Schutz des Dicht­elements mit zylindrischer Rohrführung ausgestattet. Pressverbinder ab d64,0 mit Edelstahlschneidring zur Sicherstellung der mechanischen Belastbarkeit der Verbindung. Die Presskraft liegt vor und hinter dem Dicht­elementesitz an. Geeignet für Auf- und Unterputz-Installationen von Steigleitungen und Etagen-Installationen.

Dicht­elemente

EPDM (Ethylen-Propylen-Dien-Kautschuk), schwarz, vormontiert

Betriebsbedingungen Trinkwasser-Installationen

Betriebstemperatur max. 85 °C / 185 °F Betriebsdruck max. 1,6 MPa / 16 bar / 232 PSI

Werkstoffe Verbinder

Kupfer: 99,9 % Cu-DHP Rotguss: CC499K Siliziumbronze: CC246E / CuSi4Zn9MnP

Allgemein

Strömungsoptimiertes Pressverbindersystem aus Kupfer (99,9 % Cu-DHP), Rotguss oder Siliziumbronze für Kupferrohre. Pressverbinder zum Schutz des Dicht­elements mit zylindrischer Rohrführung ausgestattet. Pressverbinder ab d64,0 mit Edelstahlschneidring zur Sicherstellung der mechanischen Belastbarkeit der Verbindung. Die Presskraft liegt vor und hinter dem Dicht­elementesitz an. Geeignet für Auf- und Unterputz-Installationen von Steigleitungen und Etagen-Installationen.

Dicht­elemente

EPDM (Ethylen-Propylen-Dien-Kautschuk), schwarz, vormontiert

Betriebsbedingungen Trinkwasser-Installationen

Betriebstemperatur max. 85 °C / 185 °F Betriebsdruck max. 1,6 MPa / 16 bar / 232 PSI

Werkstoffe Verbinder

Kupfer: 99,9 % Cu-DHP Rotguss: CC499K Siliziumbronze: CC246E / CuSi4Zn9MnP

Pressverbinder mit SC‑Contur

Versehentlich nicht verpresste Verbindungen fallen bei der Dichtheitsprüfung sofort auf. Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen: min. Wasserdruck: 0,1 MPa / 1 bar / 14,5 PSI max. Wasserdruck: 0,65 MPa / 6,5 bar / 94,3 PSI min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI

Betriebsbedingungen Heizungs-Installationen

Betriebstemperatur max. 110 °C / 230 °F Betriebsdruck max. 1,6 MPa / 16 bar / 232 PSI

Pressverbinder mit SC‑Contur

Versehentlich nicht verpresste Verbindungen fallen bei der Dichtheitsprüfung sofort auf. Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen: min. Wasserdruck: 0,1 MPa / 1 bar / 14,5 PSI max. Wasserdruck: 0,65 MPa / 6,5 bar / 94,3 PSI min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI

Betriebsbedingungen Heizungs-Installationen

Betriebstemperatur max. 110 °C / 230 °F Betriebsdruck max. 1,6 MPa / 16 bar / 232 PSI

• Anschluss: Profipress
• Modell: 2249.3
• Material: Rotguss
• Anwendung: Trinkwasser, Heizung, Regenwasser, Druckluft, Inertgase, Kühlwasserleitungen, Industrie- und Anlagenbau
• d1: 15
• d2: 15
• Z1 [mm]: 28
• Z2 [mm]: 28
• Z3 [mm]: 28
• Z4 [mm]: 28
• Z5 [mm]: 33
• L1 [mm]: 50
• L2 [mm]: 50
• L3 [mm]: 50
• L4 [mm]: 50
• L5 [mm]: 50
• L6 [mm]: 50
• L7 [mm]: 55
• Anschluss: Profipress
• Modell: 2249.3
• Material: Rotguss
• Anwendung: Trinkwasser, Heizung, Regenwasser, Druckluft, Inertgase, Kühlwasserleitungen, Industrie- und Anlagenbau
• d1: 15
• d2: 15
• Z1 [mm]: 28
• Z2 [mm]: 28
• Z3 [mm]: 28
• Z4 [mm]: 28
• Z5 [mm]: 33
• L1 [mm]: 50
• L2 [mm]: 50
• L3 [mm]: 50
• L4 [mm]: 50
• L5 [mm]: 50
• L6 [mm]: 50
• L7 [mm]: 55

Einsatzbereiche

• Trinkwasser
• Heizung/Heizkörperanbindung
• Regenwasser
• Druckluft, Inertgase
• Kühlwasserleitungen
• Industrieanwendungen
• Anlagenbau

Einsatzbereiche

• Trinkwasser
• Heizung/Heizkörperanbindung
• Regenwasser
• Druckluft, Inertgase
• Kühlwasserleitungen
• Industrieanwendungen
• Anlagenbau

mit ,SC‑Contur

• für Leitungskreuzung unter Beibehaltung der entsprechenden Aufbauhöhe
• Rotguss
• Pressanschlüsse
• 2-teilig

Ausstattung

Dämmbox L160xB160xH50 ,mm, Dicht­elemente EPDMmit ,SC‑Contur

• für Leitungskreuzung unter Beibehaltung der entsprechenden Aufbauhöhe
• Rotguss
• Pressanschlüsse
• 2-teilig

Ausstattung

Dämmbox L160xB160xH50 ,mm, Dicht­elemente EPDM
