VL53L0X V2 Laser-Entfernungsmesser, hochpräzises Distanzmodul mit I2C-Kommunikation für Arduino und Raspberry Pi

Willkommen in unserem Shop!

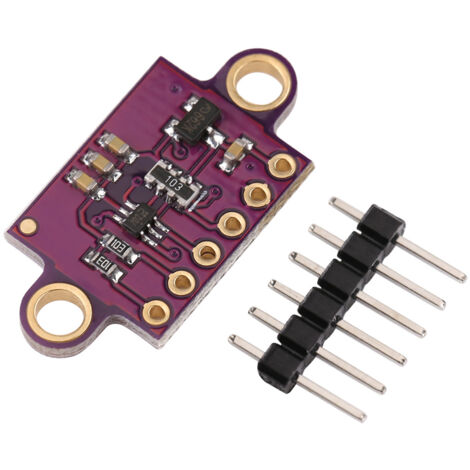

Entdecken Sie unseren GY-VL53L0XV2 Time-of-Flight-Distanzsensor – ein kompaktes und leistungsstarkes Modul für Ihre Präzisionsmessprojekte. Dieses Modul integriert das VL53L0X-System und bietet komfortable Unterstützung für dessen Anwendung. Wir empfehlen Ihnen, vor der Implementierung das VL53L0X-Datenblatt sorgfältig zu lesen.

Der VL53L0X nutzt die „Flight Sense“-Technologie, um die Laufzeit eines Infrarot-Laserpulses zum nächsten Objekt und zurück zum Detektor präzise zu messen. Er ist im Wesentlichen ein miniaturisiertes, autarkes Lidar-System.

Diese Laufzeitmessung (TOF) ermöglicht die genaue Bestimmung der absoluten Entfernung zu einem Zielobjekt, ohne dass dessen Reflexionsgrad das Ergebnis wesentlich beeinflusst. Die technischen Spezifikationen lauten wie folgt: Der Sensor kann Entfernungen bis zu 2 Metern (6,6 Fuß) mit einer Auflösung von 1 mm messen. Bitte beachten Sie, dass die effektive Reichweite und Genauigkeit (Rauschpegel) stark von den Umgebungsbedingungen (Licht), den Eigenschaften des Messobjekts (Reflexionsgrad, Größe) und der Sensorkonfiguration abhängen. Unter optimalen Bedingungen kann die Genauigkeit ±3 % erreichen, in weniger günstigen Umgebungen jedoch ±10 % überschreiten. Kommunikation und Konfiguration erfolgen über eine I²C-Schnittstelle (TWI). Das Modul verfügt außerdem über zwei zusätzliche Pins: einen Shutdown-Eingang und einen Interrupt-Ausgang. Der VL53L0X ist ein hervorragender integrierter Schaltkreis, doch sein kleines, stiftloses LGA-Gehäuse und die empfohlene Versorgungsspannung von 2,8 V können für Hobbybastler eine Herausforderung darstellen. Unser Breakout-Board löst diese Probleme durch die Integration eines Spannungsreglers und eines Logikpegelwandlers und ermöglicht so die einfache Anbindung an 3,3-V- oder 5-V-Mikrocontroller – und das alles in einem äußerst kompakten Formfaktor. Pinbelegung: – **VDD**: Geregelter 2,8-V-Ausgang. Kann ca. 150 mA zur Versorgung externer Komponenten liefern. Kann auch als 2,8-V-Eingang verwendet werden, wenn VIN nicht angeschlossen ist. - **VIN**: Hauptversorgung (2,6 V bis 5,5 V). Legt über die Pegelwandler auch den HIGH-Pegel der I²C-Leitungen fest. - **GND**: Masse (0 V). Muss mit Ihrer I²C-Steuerquelle verbunden sein.

- **SDA**: I²C-Datenleitung mit Pegelwandlung. HIGH = VIN, LOW = 0 V.

- **SCL**: I²C-Taktleitung mit Pegelwandlung. HIGH = VIN, LOW = 0 V.

- **XSHUT**: Aktiv-Low-Shutdown-Eingang. Standardmäßig auf VDD gezogen, um den Sensor zu aktivieren. Für den Hardware-Schlafmodus auf 0 V setzen. Dieser Eingang hat keine Pegelwandlung.

Dieses Produkt wird geliefert mit: **1x GY-VL53L0XV2 VL53L0X Time-of-Flight-Distanzsensor**.
