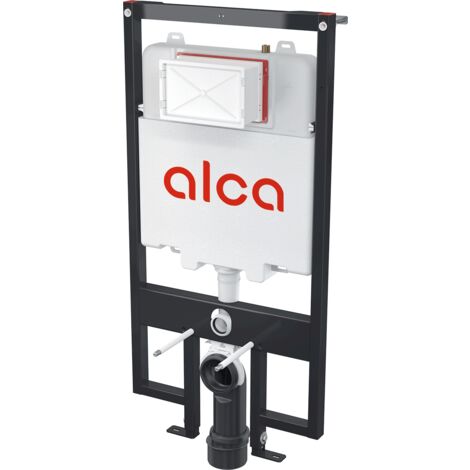

Alca - Wandmontage für wandhängendes WC, für Trockenaufstellung, Bauhöhe 1,17 m AM1101/1200

Vorwandinstallationssystem für die Trockenmontage (in Gipskarton)

• für Wand-WC
• zur Montage vor einer tragenden Wand oder im Gipskartonbau, Bautiefe nur 84 mm
• für Bodendicke 0-100 mm
• für den Einbau eines Wand-WCs mit einem Anschlussabstand von 180 mm oder 230 mm

Eigenschaften

• sichtbare Markierung der Nivellier- und Mittellinie
• Eckventil mit Anschluss an das Mepla-Rohrleitungssystem
• Die Rahmenkonstruktion ermöglicht die Verankerung an einer separaten, ausreichend tragfähigen Gipskartonwand oder vor einer tragenden Wand
• Das installierte System wird mit Gipskartonplatten verkleidet, und es sind keine zusätzlichen Verstärkungs- oder Verankerungselemente erforderlich
• die Konstruktion der Styropor-Dämmung verhindert die Entstehung von Tau auf der Oberfläche des Spülkastens und reduziert die Übertragung von Vibrationen in die Wand
• 2-Spülwassermengen, unabhängig einstellbar, mit hygienischer Reserve
• kompatibel mit allen Alca-Kontrollknöpfen
• werkzeuglose Wartungsarbeiten
• Wasseranschluss von hinten/oben in der Mitte
• Spülkasten ist aus einem Stück gefertigt und garantiert eine 100%-Dichtheit
• Servicelochabdeckung vereinfacht die Installation und verhindert das Eindringen von Feuchtigkeit und Schmutz
• Einbautiefe einstellbar von 20-60 mm
• Bautiefe 84 mm
• verstellbare Ausleger von 0-100 mm
• Material der tragenden Konstruktion: pulverbeschichtetes Metall

Technische Parameter

• Wasseranschluss von hinten oder von oben über Befestigungslöcher G1/2"
• Funktionswasserdruckbereich 0,05 - 1,6 MPa
• empfohlener Wasserdruckbereich 0,3 - 0,5 MPa
• Standardeinstellung für große Spülung: 6 l
• Standardeinstellung für kleine Spülung: 3 l
• Hygienische Reserve: 3 l
• Fassungsvermögen des Spülkastens: 9 l
• Belastungstest: 400 kg

Lieferumfang:

• Spülkasten mit Füll- und Ablaufarmatur
• Selbsttragender Rahmen
• 1/2" Wasseranschlussarmatur mit integriertem Schell 1/2"-3/8" Eckventil
• Befestigungssatz: Schraube Ø8×60 - 4 Stück, Dübel Ø12 - 4 Stück
• Anschlussarmatur G1/2"-G1/2"
• Befestigungssatz für die Befestigung der Toilettenschüssel: Gewindestange M12 - 2 Stück, Unterlegscheiben - 4 Stück, Kappe - 2 Stück, Mutter - 2 Stück, Gewindeschutz - 2 Stück
• Schlankes HT 90/110 Abfallknie
• Zulaufdichtung, Auslass aus Polypropylen, Wrap-around-Einsatz
• Ablaufdichtung, Verbindungsstück aus Polypropylen, Verbindungsstückdichtung
• Satz Montageabdeckungen zum Schutz der Anschlusslöcher während der Systeminstallation
• Zweiteilige Servicelochabdeckung, leicht zu kürzen
