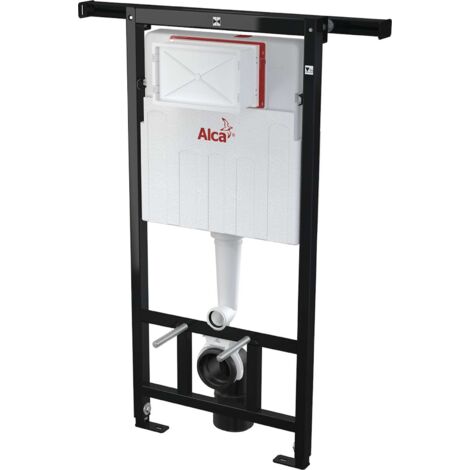

Alca - Vorwandinstallationsmodul mit Spülkasten AM102/1120

Vorwandinstallationssystem für den Trockeneinbau, insbesondere bei der Renovierung von Wohnkernen

• verstellbare Verankerungsausleger mit Bremse im Bereich von 0-200–200 mm
• sichtbare Markierung der Nivellier- und Mittellinie
• Schiebemechanismus des Abfallhalters in acht Positionen mit einem Abstand von 0-93 mm
• Eckventil mit Anschluss an das Mepla-Rohrleitungssystem
• Die Belastung wird über eine von 830-1200 mm verstellbare Traverse auf die Seitenwände übertragen
• Das installierte System wird mit Gipskartonplatten verkleidet, und es sind keine zusätzlichen Verstärkungs- oder Verankerungselemente erforderlich
• die Konstruktion der Styropor-Dämmung verhindert die Entstehung von Tau auf der Oberfläche des Spülkastens und reduziert die Übertragung von Vibrationen in die Wand
• Vorbereitung für den Anschluss einer Halterung mit DG1/2"-Adapter für Bidet-Sitze und Brause
• 2-Spülwassermengen, unabhängig einstellbar, mit hygienischer Reserve
• Möglichkeit einer eingebauten Fern- oder Sensorspülung
• kompatibel mit allen Betätigungsplatten Alcadrain
• Spülkasten ist aus einem Stück gefertigt und garantiert eine 100%-Dichtheit
• Wasseranschluss von hinten/oben in der Mitte
• werkzeuglose Wartungsarbeiten
• Servicelochabdeckung vereinfacht die Installation und verhindert das Eindringen von Feuchtigkeit und Schmutz
• einstellbare Montagetiefe, 20-95 mm
• Bautiefe: 125 mm
• Material der tragenden Struktur: pulverbeschichtetes Metall

Anwendung

• für Wand-WC
• Für die Rekonstruktion von Wohnkernen
• Für den Einbau zwischen zwei Wänden
• Für den Einbau in Holzbauten
• Für Bodenstärke 0-200 mm
• Für den Einbau eines Wand-WCs mit einem Anschlussabstand von 180 mm oder 230 mm

Technische Parameter

• Wasseranschluss von hinten oder oben über Montagelöcher G1/2 "
• Funktionswasserdruckbereich 0,05-0,8 MPa.
• Empfohlener Wasserdruckbereich 0,3-0,5 MPa.
• Große Spülung: 6-9 l.
• Kleine Spülung: 2,5-3,5 l.
• Standardeinstellung für große Spülung: 6 l.
• Standardeinstellung für kleine Spülung: 3 l.
• Hygienische Reserve: 3 l.
• Fassungsvermögen des Spülkastens: 9 l.
• Belastungstest: 400 kg.

Lieferumfang: Spülkaste mit Füll- und Ablaufgarnitur, selbsttragender Rahmen mit Traverse zur Verankerung zwischen Wänden 830-1200 mm, 1/2" Fitting für Wasseranschluss mit integriertem Schell 1/2" - 3/8" Eckventil, Befestigungsset (Schraube Ø8x60 - 4 St., Dübel Ø12 - 4 St., Mechanismusschraube 2 St.), Befestigungsmaterial zur Befestigung der Toilettenschüssel (Gewindestange M12 - 2 St., Unterlegscheiben - 4 St, Kappe - 2 St., Mutter - 2 St., Gewindeschutz - 2 St.), Ablaufbogen HT90/110 aus Polyethylen (PE-HD), Einlaufdichtung, Ablauf aus Polypropylen, Wrap-Around-Einsatz, Ablaufdichtung, Verbindungsstück aus Polypropylen, Verbindungsstückdichtung, Satz Installationskappen zum Schutz der Anschlusslöcher bei der Installation des Systems, zweiteilige Abdeckung für das Serviceloch, leicht kürzbar.

Beispielfoto
