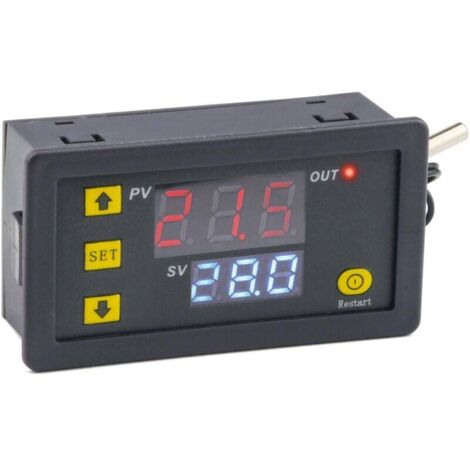

W3230 Mini-Digital-Temperaturregler mit LED-Anzeige, Thermostatregler, DC 12V 20A Temperaturregelungssensor

Netzteilspannung: DC 5 V/12 V/24 V, AC 100–220 V

Auflösung: 0,1 °C bei -9,9 °C bis 99,9 °C und 1 °C in anderen Temperaturbereichen

Temperaturregelbereich: -50 °C bis 110 °C

Temperaturmessgenauigkeit: 0,1 °C

Messsonde: 1 Meter lange, wasserdichte NTC-Sonde

Regelgenauigkeit: 0,1 °C

Ausgangsleistung: 1 x 20 A Relaisausgang

Umgebungsbedingungen: -10 °C bis 60 °C, 20 % bis 85 % relative Luftfeuchtigkeit

Abmessungen: 79 mm × 43 mm × 26 mm

Anwendung: Nach dem Anschließen des Netzteils und des Sobald das Gerät angeschlossen ist, können Sie den Regler einschalten. Die gemessene Temperatur wird nun angezeigt. Drücken Sie einmal die SET-Taste; die Temperaturanzeige blinkt. Nach Abschluss der Einstellung drücken Sie erneut SET zur Bestätigung und Rückkehr. Der Regler aktiviert und deaktiviert nun das Relais automatisch entsprechend der Einstellung. Der Thermostatausgang ist ein 20-A-Relais, das verschiedene hohe Leistungslasten bewältigen kann. Nach Anschluss des Steuerkreises kann der Thermostat mit Strom versorgt werden und die Umgebungstemperatur wird auf dem Display angezeigt.

• Kontrollleuchte: Blinken bedeutet eine Verzögerung beim Start der Kühl- oder Heizfunktion; dauerhaftes Leuchten bedeutet, dass das Relais geschlossen ist.

Digitalanzeige: Die Anzeige „LL“ bedeutet, dass der Sensor nicht angeschlossen ist; schließen Sie den Sensor gemäß der Anleitung an; die Anzeige „HH“ bedeutet, dass der Temperaturregler das Relais zwangsweise trennt; die Anzeige „---“ signalisiert einen Hochtemperaturalarm.
