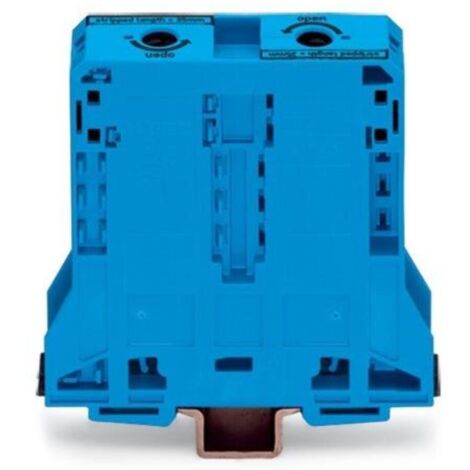

Wago 285-194 Durchgangsklemme 2C / 95 mm² / Blau

Wago 2-Leiter-Durchgangsklemme 285 285-194, 25-95mm2, 1000V, 232A, Blau

Diese blaue 2-Leiter-Durchgangsklemme der Serie 285 ermöglicht eine sichere Verbindung von Leitern mit Querschnitten von 25 bis 95 mm². Ausgestattet mit der wartungsfreien POWER CAGE CLAMP-Technologie, eignet sich das Bauteil für den Einsatz in anspruchsvollen elektrischen Installationen auf 35 x 15 mm Tragschienen. Die Klemme ist für eine Bemessungsspannung von 1000 V und einen Bemessungsstrom von 232 A ausgelegt.

Zuverlässige Anschlusstechnik

Die integrierte POWER CAGE CLAMP-Technologie erlaubt den Anschluss aller Leiterarten ohne die Notwendigkeit einer Vorbehandlung wie das Aufcrimpen von Aderendhülsen. Die Klemmstelle lässt sich im geöffneten Zustand arretieren, was die Montage erleichtert. Ein Drehmomentschlüssel ist für die Installation nicht erforderlich, da die Federzugtechnik eine dauerhaft sichere Kontaktierung ermöglicht.

Robuste Bauweise für den Schaltschrank

Das Gehäuse besteht aus hochwertigem Polyamid (PA66) und erfüllt die Anforderungen der Brennbarkeitsklasse V0 nach UL 94. Mit einer Breite von 25 mm und einer Betriebstemperatur von bis zu 105 °C ist die Klemme für den industriellen Einsatz optimiert. Die Montage erfolgt direkt auf einer Hutschiene TH35, wobei eine Abschlussplatte für den Betrieb nicht erforderlich ist.

Die Durchgangsklemme überzeugt durch ihre hohe Stromtragfähigkeit von 232 A und ihre Flexibilität bei der Leiteraufnahme von 25 bis 95 mm². Durch den Verzicht auf eine Leiter-Vorbehandlung und die einfache Montage auf der Tragschiene bietet sie eine effiziente Lösung für Hochstromanwendungen. Die robuste Ausführung aus Thermoplast und die zuverlässige Federzugtechnik sorgen für eine dauerhafte Betriebssicherheit in anspruchsvollen Umgebungen.

Technische Daten

• Bemessungsspannung: 1000 V
• Bemessungsstrom: 232 A
• Leiterquerschnitt: 25 - 95 mm²
• Anschlussart: Federzuganschluss
• Montageart: Tragschiene 35 x 15
• Breite: 25 mm
• Höhe: 107 mm
• Tiefe: 101 mm
• Betriebstemperatur: 105 °C
• Farbe: blau

Produktspezifikation

• Abschlussplatte erforderlich: Nein
• Anschließbarer Leiterquerschnitt eindrähtig: 25 - 95
• Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 25 - 95
• Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 25 - 95
• Anschließbarer Leiterquerschnitt mehrdrähtig: 25 - 95
• Anschluss: Federzuganschluss
• Anzahl Brückeraufnahmen: 2
• Anzahl der Ebenen: 1
• Anzahl der Etagen: 1
• Anzahl der Klemmstellen je Etage: 2
• Ausführung elektrischer Anschluss 1: Federzuganschluss
• Ausführung elektrischer Anschluss 2: Federzuganschluss
• Bemessungsspannung: 1000
• Bemessungsstrom In: 232
• Beschriftungsebene: Seitliche Beschriftung
• Betriebstemperatur: 105
• Brandlast: 3,012
• Breite: 25
• Brennbarkeitsklasse des Isolierstoffs nach UL94: V0
• Brennbarkeitsklasse gemäß UL 94: V0
• Etagen: 1
• Etagen intern gebrückt: Nein
• Explosionsgeprüfte Ausführung Ex e: Nein
• Farbe: blau
• Gesamte Anzahl der Potentiale: 1
• Gewicht: 263,2
• Höhe: 107
• Isolierstoffgruppe: I
• Isolierwerkstoff Hauptgehäuse: Polyamid (PA66)
• Klemmstellen: 2
• Klemmstellen je Etage: 2
• Montageart: Tragschiene 35 x 15
• Montageart: Hutschiene TH35
• Montagehinweis: nur auf Tragschiene DIN 35 x 15
• QS Aderendhülse: 25
• QS eindrähtig: 25
• QS feindrähtig: 25
• QS mehrdrähtig: 25
• Tiefe: 101
• Werkstoff des Isolierkörpers: Thermoplast
