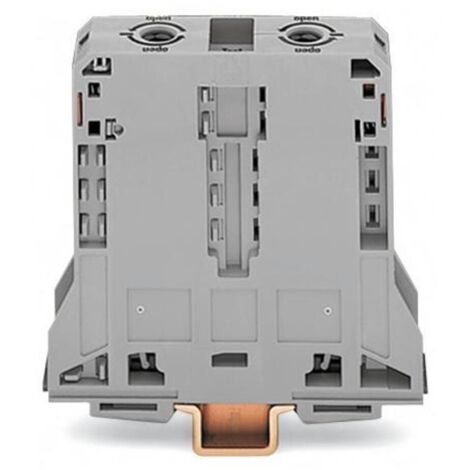

Wago 2-Leiter-Durchgangsklemme 285 285-195, 25-95mm2, 1000V, 232A, Grau, 1

Wago 2-Leiter-Durchgangsklemme 285 285-195, 25-95mm2, 1000V, 232A, Grau, 1

Diese 2-Leiter-Durchgangsklemme der Serie 285 ermöglicht eine zuverlässige Verbindung für Leiterquerschnitte von 25 mm² bis 95 mm². Ausgestattet mit der wartungsfreien Federzuganschlusstechnik für hohe Ströme, eignet sich das Bauteil für den Einsatz auf 35 x 15 mm Tragschienen. Die Klemme ist für eine Bemessungsspannung von 1000 V und einen Bemessungsstrom von 232 A ausgelegt.

Zuverlässige Anschlusstechnik

Die Federzuganschlusstechnik ermöglicht den Anschluss aller Leiterarten ohne die Notwendigkeit einer Vorbehandlung wie das Aufcrimpen von Aderendhülsen. Ein besonderes Merkmal ist die Arretierbarkeit der Klemmstelle im geöffneten Zustand, was die Montage bei großen Leiterquerschnitten erleichtert. Der Einsatz eines Drehmomentschlüssels ist für die Installation nicht erforderlich.

Robuste Bauweise

Das Gehäuse besteht aus thermoplastischem Polyamid, das eine thermische Beständigkeit bis 105 °C aufweist. Mit einer Breite von 25 mm ist die Klemme kompakt gestaltet und für die Montage auf Hutschiene TH35 optimiert. Die seitliche Beschriftungsebene unterstützt eine übersichtliche Kennzeichnung innerhalb der Elektroinstallation.

Die Durchgangsklemme überzeugt durch ihre hohe Belastbarkeit und einfache Handhabung bei der Verdrahtung großer Querschnitte. Mit einer Bemessungsspannung von 1000 V und einer Stromtragfähigkeit von 232 A bietet sie eine leistungsstarke Lösung für anspruchsvolle Anwendungen. Die robuste Konstruktion aus Thermoplast und die wartungsfreie Federzugtechnik ermöglichen eine dauerhafte Verbindung.

Technische Daten

• Bemessungsspannung: 1000 V
• Bemessungsstrom: 232 A
• Leiterquerschnitt: 25 - 95 mm²
• Anschlussart: Federzuganschluss
• Montageart: Tragschiene 35 x 15
• Breite: 25 mm
• Höhe: 107 mm
• Tiefe: 101 mm
• Betriebstemperatur: 105 °C
• Brennbarkeitsklasse: V0

Produktspezifikation

• Abschlussplatte erforderlich: Nein
• Anschließbarer Leiterquerschnitt eindrähtig: 25 - 95
• Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 25 - 95
• Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 25 - 95
• Anschließbarer Leiterquerschnitt mehrdrähtig: 25 - 95
• Anschluss: Federzuganschluss
• Anzahl Brückeraufnahmen: 2
• Anzahl der Ebenen: 1
• Anzahl der Etagen: 1
• Anzahl der Klemmstellen je Etage: 2
• Ausführung elektrischer Anschluss 1: Federzuganschluss
• Ausführung elektrischer Anschluss 2: Federzuganschluss
• Bemessungsspannung: 1000
• Bemessungsstrom In: 232
• Beschriftungsebene: Seitliche Beschriftung
• Betriebstemperatur: 105
• Brandlast: 3,038
• Breite: 25
• Brennbarkeitsklasse des Isolierstoffs nach UL94: V0
• Brennbarkeitsklasse gemäß UL 94: V0
• Etagen: 1
• Etagen intern gebrückt: Nein
• Explosionsgeprüfte Ausführung Ex e: Nein
• Farbe: grau
• Gesamte Anzahl der Potentiale: 1
• Gewicht: 264,3
• Höhe: 107
• Isolierstoffgruppe: I
• Isolierwerkstoff Hauptgehäuse: Polyamid (PA66)
• Klemmstellen: 2
• Klemmstellen je Etage: 2
• Montageart: Tragschiene 35 x 15
• Montageart: Hutschiene TH35
• Montagehinweis: nur auf Tragschiene DIN 35 x 15
• QS Aderendhülse: 25
• QS eindrähtig: 25
• QS feindrähtig: 25
• QS mehrdrähtig: 25
• Tiefe: 101
• Werkstoff des Isolierkörpers: Thermoplast
