Wago Drehstromset 285 285-199, 25-95mm2, Polyamid, Grau/Blau/Grün-Gelb

Wago Drehstromset 285 285-199, 25-95mm2, Polyamid, Grau/Blau/Grün-Gelb

Das Drehstromset der Serie 285 ermöglicht eine effiziente Elektroinstallation für Leiterquerschnitte von 25 mm² bis 95 mm². Ausgestattet mit der wartungsfreien POWER CAGE CLAMP-Anschlusstechnik, sorgt das Set für eine sichere Verbindung ohne die Notwendigkeit von Aderendhülsen oder Drehmomentschlüsseln. Die Komponenten sind für den Einsatz auf 35 mm Hutschienen konzipiert und für eine Bemessungsspannung von 1000 V ausgelegt.

Zuverlässige Anschlusstechnik

Die integrierte POWER CAGE CLAMP-Technologie bietet eine dauerhafte Kontaktierung großer Leiterquerschnitte. Durch den Federzuganschluss entfällt die aufwendige Vorbehandlung der Leiter, was die Montagezeit reduziert und die Handhabung vereinfacht. Das System ist für eindrähtige, mehrdrähtige sowie feindrähtige Leiter im Bereich von 25 mm² bis 95 mm² geeignet.

Robuste Bauweise

Das aus Polyamid gefertigte Gehäuse entspricht der Brennbarkeitsklasse V0 nach UL 94 und bietet eine thermische Beständigkeit bis 105 °C. Mit einer Bemessungsstromstärke von 232 A ist das Set für anspruchsvolle Stromverteilungsaufgaben ausgelegt. Die Montage erfolgt auf Tragschienen der Bauform DIN 35 x 15, wobei die seitliche Beschriftungsebene eine übersichtliche Kennzeichnung ermöglicht.

Technische Daten

• Bemessungsspannung: 1000 V
• Bemessungsstrom: 232 A
• Leiterquerschnitt: 25 - 95 mm²
• Anschlussart: Federzuganschluss
• Montageart: Hutschiene TH35
• Polzahl: 5
• Betriebstemperatur: 105 °C
• Breite: 125 mm
• Höhe: 107 mm
• Tiefe: 101 mm

Dieses Drehstromset überzeugt durch seine robuste Verarbeitung aus Thermoplast und die einfache Handhabung dank POWER CAGE CLAMP. Mit einer Bemessungsspannung von 1000 V und einer Strombelastbarkeit von 232 A bietet es eine leistungsstarke Lösung für die professionelle Elektroinstallation. Die Kombination aus fünf Klemmen deckt alle Anforderungen für Drehstromanwendungen ab und gewährleistet durch die halogenfreie Ausführung eine hohe Materialqualität für dauerhafte Verbindungen.

Lieferumfang

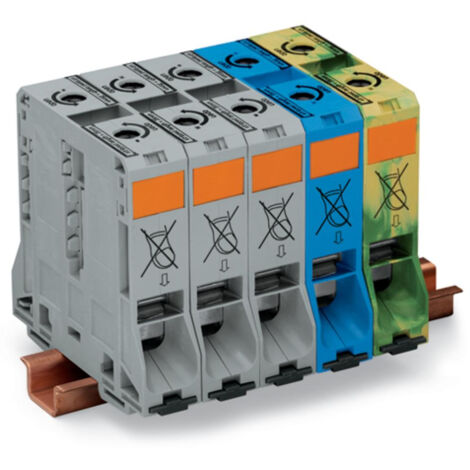

• 1x Wago Drehstromset 285-199
• 3x Durchgangsklemme grau (285-195)
• 1x Durchgangsklemme blau (285-194)
• 1x Schutzleiterklemme grün-gelb (285-197)

Produktspezifikation

• Abschlussplatte erforderlich: Nein
• Anschließbarer Leiterquerschnitt eindrähtig: 25 - 95
• Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 25 - 95
• Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 25 - 95
• Anschließbarer Leiterquerschnitt mehrdrähtig: 25 - 95
• Anzahl der Ebenen: 1
• Anzahl der Klemmstellen je Pol: 2
• Ausführung elektrischer Anschluss 1: Federzuganschluss
• Ausführung elektrischer Anschluss 2: Federzuganschluss
• Bauform: horizontale Bauform
• Bemessungsspannung: 1000
• Bemessungsstrom In: 232
• Beschriftungsebene: Seitliche Beschriftung
• Betriebstemperatur: 105
• Brandlast: 14,902
• Breite: 125
• Brennbarkeitsklasse des Isolierstoffs nach UL94: V0
• Brennbarkeitsklasse gemäß UL 94: V0
• Explosionsgeprüfte Ausführung Ex e: Nein
• Farbe: grau / blau / grün-gelb
• Farbe: mehrfarbig
• Gesamte Anzahl der Potentiale: 5
• Gewicht: 1340,8
• Halogenfrei: Ja
• Höhe: 107
• Isolierstoffgruppe: I
• Isolierwerkstoff Hauptgehäuse: Polyamid (PA66)
• Klemmstellen: 10
• Montageart: Tragschiene 35 x 15 / Tragschiene 35
• Montageart: Hutschiene TH35
• Montagehinweis: nur auf Tragschiene DIN 35 x 15
• Polzahl: 5
• QS Aderendhülse: 25
• QS eindrähtig: 25
• QS feindrähtig: 25
• QS mehrdrähtig: 25
• Tiefe: 101
• Transparent: Nein
• Werkstoff des Isolierkörpers: Thermoplast
