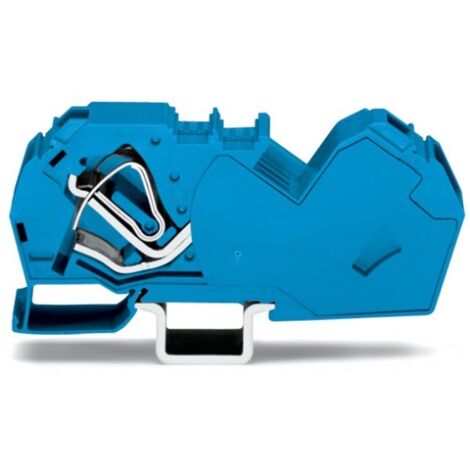

Wago 2-Leiter-Durchgangsklemme 785-604, 1000V 125A 16mm, Polyamid, blau

Wago 2-Leiter-Durchgangsklemme 785-604, 1000V 125A 16mm, Polyamid, blau

Diese 2-Leiter-Durchgangsklemme der Serie 785 ermöglicht eine effiziente elektrische Verbindung in anspruchsvollen Installationen. Ausgestattet mit einer Federzuganschlusstechnik, eignet sich das Bauteil für verschiedene Leiterarten und bietet eine hohe Betriebssicherheit bei einer Bemessungsspannung von 1000 V.

Zuverlässige Anschlusstechnik

Die Klemme nutzt eine Federzugtechnik, die einen wartungsfreien Anschluss ohne die Notwendigkeit einer Leiter-Vorbehandlung ermöglicht. Das Aufcrimpen von Aderendhülsen entfällt, was die Montagezeit reduziert. Die Frontverdrahtung und die abgewinkelte Bauform erleichtern die Handhabung bei der Montage auf Tragschienen. Das Gehäuse aus Polyamid erfüllt die Anforderungen der Brennbarkeitsklasse V0 und ist für den Einsatz in explosionsgefährdeten Bereichen der Ausführung Ex e zugelassen.

Technische Daten

• Bemessungsspannung: 1000 V
• Bemessungsstrom: 125 A
• Anschlussart: Federzuganschluss
• Montageart: Tragschiene 35 mm
• Breite: 16 mm
• Höhe: 114 mm
• Tiefe: 44,5 mm
• Betriebstemperatur: 105 °C
• Farbe: blau

Durch die robuste Konstruktion aus hochwertigem Polyamid stellt diese Durchgangsklemme eine zuverlässige Lösung für industrielle Anwendungen dar. Mit einer Bemessungsspannung von 1000 V und einem Bemessungsstrom von 125 A deckt sie ein breites Einsatzspektrum ab. Die schraubenlose Federzugtechnik sorgt für eine dauerhaft stabile Verbindung, die auch unter anspruchsvollen Bedingungen eine hohe elektrische Sicherheit ermöglicht.

Produktspezifikation

• Abschlussplatte erforderlich: Nein
• Anschluss: Federzuganschluss
• Anzahl der Ebenen: 1
• Ausführung elektrischer Anschluss 2: Federzuganschluss
• Bauform: abgewinkelte Bauform
• Bemessungsspannung: 1000
• Bemessungsstrom In: 125
• Beschriftungsebene: Mitten- / Seitliche Beschriftung
• Betriebstemperatur: 105
• Brandlast: 0,992
• Breite: 16
• Brennbarkeitsklasse des Isolierstoffs nach UL94: V0
• Brennbarkeitsklasse gemäß UL 94: V0
• Etagen: 1
• Etagen intern gebrückt: Nein
• Explosionsgeprüfte Ausführung Ex e: Ja
• Farbe: blau
• Gesamte Anzahl der Potentiale: 1
• Gewicht: 86,9
• Höhe: 114
• Isolierstoffgruppe: I
• Isolierwerkstoff Hauptgehäuse: Polyamid (PA66)
• Klemmstellen: 2
• Klemmstellen je Etage: 2
• Montageart: Tragschiene 35
• Montageart: Hutschiene TH35
• Montagehinweis: nur auf Tragschiene DIN 35 x 15
• QS eindrähtig: 6
• QS feindrähtig: 6
• QS mehrdrähtig: 6
• Tiefe: 44,5
• Werkstoff des Isolierkörpers: Thermoplast
