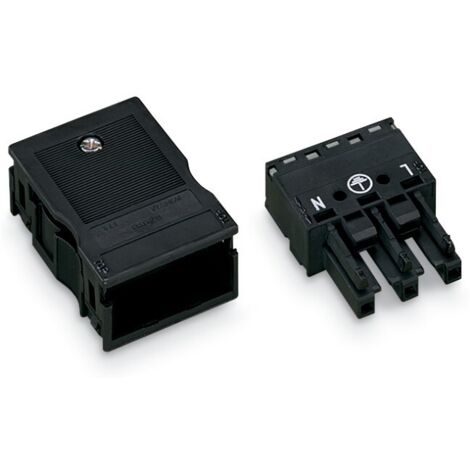

Wago Buchse WINSTA MIDI 770-103, 3-polig, 250V, 25A, Federzuganschluss, Schwarz

Wago Buchse WINSTA MIDI 770-103, 3-polig, 250V, 25A, Federzuganschluss, Schwarz

Die 3-polige Buchse WINSTA MIDI 770-103 von WAGO ermöglicht eine effiziente, steckbare Elektroinstallation für allgemeine Netzanwendungen. Ausgestattet mit einem Federzuganschluss und einer Zugentlastung, eignet sich das System für Leiterquerschnitte von 0,5 bis 4 mm². Dank der mechanischen Kodierung A und eines Fehlsteckschutzes ist eine sichere Montage gewährleistet.

Zuverlässige Verbindungstechnik

Der Installationssteckverbinder ist für Bemessungsströme bis 25 A ausgelegt und bietet durch die Federzugtechnik eine wartungsfreie Kontaktierung. Das Gehäuse aus Polyamid ist für eine Dauertemperaturbeständigkeit von bis zu 85 °C am Kontaktteil ausgelegt. Die Zugentlastung ist für Kabeldurchmesser von 8 bis 11,5 mm konzipiert und unterstützt eine einfache Handhabung bei der Installation in Umgebungen wie Leuchten oder Brüstungskanälen.

Technische Daten

• Polzahl: 3
• Bemessungsspannung: 250 V
• Bemessungsstrom: 25 A
• Anschlussart: Federzuganschluss
• Anschlussquerschnitt: 0,5 - 4 mm²
• Kabeldurchmesser: 8 - 11,5 mm
• Schutzart: IP2XC
• Kodierung: A
• Gehäusewerkstoff: Polyamid (PA66)
• Farbe: Schwarz

Die robuste Ausführung mit einer Schutzart von IP2XC sorgt für Sicherheit in der Gebäudeinstallation. Durch die steckbare Konzeption lassen sich Montagezeiten reduzieren und ein schneller Austausch von Einheiten realisieren. Mit einer Bemessungsspannung von 250 V und einer Strombelastbarkeit von 25 A bietet diese Buchse eine leistungsstarke Lösung für professionelle Elektroinstallationen.

Produktspezifikation

• Anschlussart: Federzuganschluss
• Anschlussquerschnitt (eindrähtig): 0,5
• Anschlussquerschnitt (eindrähtig): 0,5 - 4
• Anschlussquerschnitt (feindrähtig): 0,5
• Anschlussquerschnitt (feindrähtig): 0,5 - 4
• Anwendung: Allgemeine Netzanwendungen
• Anzahl an Prüföffnungen: 3
• Anzahl der Anschlüsse je Pol: 2
• Anzahl der Steckzyklen: 200, ohne ohmsche Last
• Anzugsdrehmoment der Schraube: 0,5
• Art der Verriegelung: separat
• Aufdruck: L ⏚ N
• Ausführung: Buchse
• Bemessungsspannung: 250
• Bemessungsstoßspannung: 4
• Bemessungsstrom: 25
• Brandlast: 0,425
• Brandlast: 0,115
• Breite: 34,6
• Brennbarkeitsklasse gemäß UL 94: V0
• Deckelfarbe: grau
• Durchgangswiderstand: 1
• Farbe: schwarz
• Farbe der Codierung/Kontakteinsatz: schwarz
• Farbe der Zugentlastung: schwarz
• Fehlsteckschutz: Ja
• Gesamte Anzahl der Potentiale: 3
• Gewicht: 19,4
• Halogenfrei: Ja
• Halogenfrei: Nein
• Haltekraft einer Steckverbindung: mit Verriegelung: > 80
• Hinweis zum Fehlsteckschutz: Alle WINSTA®-Komponenten sind 100 % fehlsteckgeschützt bezogen auf:a.) das Stecken unterschiedlicher Polzahlenb.) um 180° verdrehtes Steckenc.) seitliches versetztes Steckend.) einpoliges Stecken
• Hinweis zur Verriegelung: Verriegelungsklinken sind an allen fest zu installierenden Produkten (Snap-In-Varianten für Leuchten bzw. Geräte, alle Verteilervarianten, alle Leiterplattenvarianten) werkseitig montiert, sodass immer eine Verriegelung mit den zu steckenden Buchsen bzw. Steckern stattfindet. Eine zusätzliche Verriegelungsklinke ist nur bei einer „Fliegenden Verbindung“ (Buchse / Stecker) erforderlich.
• Höhe: 15
• Isolierstoffgruppe: I
• Isolierwerkstoff Hauptgehäuse: Polyamid (PA66)
• Kabeldurchmesser: 8
• Kabeldurchmesser: 8 - 11,5
• Klemmfederwerkstoff: Chrom-Nickel-Federstahl (CrNi)
• Klemmstellen: 6
• Kodierung: A
• Kontaktausführung im Steckverbinderbereich: Federleiste / Buchse
• Kontaktmaterial: CuSn
• Kontaktoberfläche: Zinn
• Kontaktwerkstoff: Kupfer bzw. Kupferlegierung; oberflächenveredelt
• Länge: 76
• Max. Dauertemperaturbeständigkeit Kontaktteil: 85
• Max. Dauertemperaturbeständigkeit Zugentlastung: 105
• Mechanische Codierung: Ja
• Mit Zugentlastung: Ja
• Oberflächenbehandlung Kontakte: verzinnt
• Pol-Kennzeichnung: L, N, PE
• Polzahl: 3
• Potentialkennzeichnung: L ⏚ N
• RAL-Nummer Codierung/Kontakteinsatz: 9004
• Schutzart: IP2XC; In gestecktem Zustand mit Zugentlastungsgehäuse: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)
• Steckkraft einer Steckverbindung: ca. 20 … 70 N (polzahlabhängig)
• Steckverbinder Anschlusstyp: für Leiter
• Steckverbinderfarbe: schwarz
• Trennkraft einer Steckverbindung: ohne Verriegelung: ca. 20 … 70 N (polzahlabhängig)
• Verriegelung der Steckverbindung: Verriegelungsklinke
• Verriegelungsklinke: Nachrüstbar
• Verschmutzungsgrad: 3
• Werkstoff des Gehäuses: Polyamid (PA)
• Zugentlastung: Zugentlastungsgehäuse
• variable Kodierung: Ja
