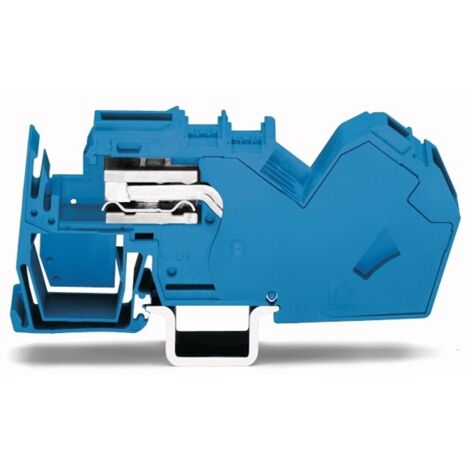

Wago 1-Leiter-N-Trennklemme TOPJOB classic 785-613, 400 V 125 A 16mm, Polyamid, Blau

Wago 1-Leiter-N-Trennklemme TOPJOB classic 785-613, 400 V 125 A 16mm, Polyamid, Blau

Die 1-Leiter-N-Trennklemme der Serie TOPJOB classic ermöglicht eine effiziente elektrische Verbindung in Schaltanlagen. Ausgestattet mit der wartungsfreien Federzuganschlusstechnik, eignet sich das Bauteil für Leiterquerschnitte von 6 mm² bis 35 mm² und ist für die Montage auf 35 mm Tragschienen konzipiert.

Zuverlässige Anschlusstechnik

Die N-Trennklemme nutzt die Käfigzugfeder-Technologie, die einen direkten Leiteranschluss ohne vorherige Vorbehandlung wie das Aufcrimpen von Aderendhülsen erlaubt. Dies beschleunigt die Installation und sorgt für eine stabile Kontaktierung. Das Gehäuse aus Polyamid zeichnet sich durch eine thermische Beständigkeit bis 105 °C aus und erfüllt die Anforderungen der Brennbarkeitsklasse V0 nach UL 94.

Montage und Anwendung

Das Bauteil ist für den Einsatz auf 35 mm Hutschiene (DIN 35 x 15) ausgelegt und verfügt über einen integrierten Sammelschienenträger für 3x10 mm Schienen. Die abgewinkelte Bauform unterstützt eine übersichtliche Verdrahtung, wobei die Beschriftung sowohl mittig als auch seitlich erfolgen kann. Für den Anschluss ist eine Abisolierlänge von 23 mm erforderlich.

Technische Daten

• Bemessungsspannung: 400 V
• Bemessungsstrom: 125 A
• Leiterquerschnitt: 6 - 35 mm²
• Breite: 16 mm
• Höhe: 116,5 mm
• Tiefe: 44,5 mm
• Betriebstemperatur: 105 °C
• Montageart: Tragschiene 35

Diese N-Trennklemme bietet eine robuste Lösung für Elektroinstallationen. Mit einer Bemessungsspannung von 400 V und einem Bemessungsstrom von 125 A ermöglicht sie eine hohe Leistungsfähigkeit. Die Kombination aus der wartungsfreien Federzugtechnik und dem integrierten Sammelschienenträger macht das Produkt zu einer effizienten Wahl für den professionellen Schaltschrankbau.

Produktspezifikation

• Anschlussplatte erforderlich: Nein
• Anzahl der Ebenen: 1
• Anzahl der Klemmstellen: 1
• Ausführung des elektrischen Anschlusses: Federzuganschluss
• Bauform: abgewinkelte Bauform
• Bemessungsspannung: 400
• Bemessungsstrom In: 125
• Beschriftungsebene: Mitten- / Seitliche Beschriftung
• Betriebstemperatur: 105
• Brandlast: 0,977
• Breite: 16
• Brennbarkeitsklasse des Isolierstoffs nach UL94: V0
• Brennbarkeitsklasse gemäß UL 94: V0
• Farbe: blau
• Geeignet für N-Sammelschiene: 3x10
• Gesamte Anzahl der Potentiale: 1
• Gewicht: 93,3
• Höhe: 116,5
• Isolierstoffgruppe: I
• Isolierwerkstoff Hauptgehäuse: Polyamid (PA66)
• Klemmstellen: 1
• Montageart: Tragschiene 35
• Montageart: Hutschiene TH35
• Montagehinweis: nur auf Tragschiene DIN 35 x 15
• QS eindrähtig: 6
• QS feindrähtig: 6
• QS mehrdrähtig: 6
• Tiefe: 44,5
• Werkstoff des Isolierkörpers: Thermoplast
